数控小孔机，小型开孔机，数控小孔机加工时电极变形

关于数控小孔机内容导航：

• 1、数控小孔机
• 2、数控小孔机加工时电极变形
• 3、数控小孔机数控系统
•

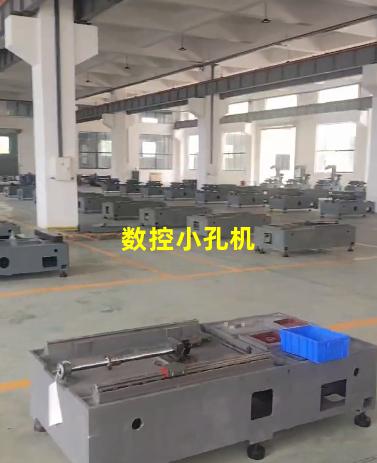

1、数控小孔机

数控车 数控铣 数控加工中心 数控线切割 数控激光 数控雕刻 数控电火花 数控火焰/等离子 等等 太多了 （推荐答案！）


线切割 快走丝 慢走丝 铣床 车床 电火花 激光细孔放电 太多了

2、数控小孔机加工时电极变形

数控火焰切割机穿孔技术方式及说明 数控火焰切割机加工过程中，为了提高切割效率以及降低对材料的损耗，一般我们会根据切割设计要求直接在钢板上方以火焰穿孔然后进行切割加工，而如果换用钢板边缘起割显然无法满足整板的切割需求。在传统的切割加工方式中，是用冲头先冲出一个孔，然后再用火焰从小孔处开始进行切割。对于数控火焰切割机有两种穿孔的基本方法：

　 一、脉冲穿孔 采用高温的气体燃烧使少量材料熔化或汽化，常用空气或氧气作为辅助气体，以减少因放热氧化使孔扩展，气体压力较切割时的氧气压力小。每个切割过程只产生小的微粒喷射，逐步深入，因此厚板穿孔时间需要几秒钟。一旦穿孔完成，立即将辅助气体换成氧气进行切割。这样穿孔直径较小，其穿孔质量优于爆破穿孔。为此所使用的数控火焰切割机不但应具有较高的输出能量；更重要的是火焰的时间和空间特性，因此一般小型数控火焰切割机不能适应穿孔切割的要求。此外火焰穿孔还须要有较可靠的气路控制系统，以实现气体种类、气体压力的切换及穿孔时间的控制。 在采用火焰穿孔的情况下，为了获得高质量的切口，从工件静止时的火焰穿孔到工件等速连续切割的过渡技术应加以重视。从理论上讲通常可改变加速段的切割条件，如预热、喷嘴位置、气体压力等，但实际上由于时间太短改变以上条件的可能性不大。在工业生产中主要采用改变火焰气体配比的办法比较现实，具体方法是改变预热时间；改变切割高度；同时改割嘴配件型号和频率。实际结果表明，第3种效果最好。

二、爆破穿孔 材料经连续激光的照射后在中心形成一个凹坑，然后由与激光束同轴的氧流很快将熔融材料去除形成一个孔。一般孔的大小与板厚有关，爆破穿孔平均直径为板厚的一半，因此对较厚的板爆破穿孔孔径较大，且不圆，不宜在加工精度要求较高的零件上使用，只能用于废料上。此外由于穿孔所用的氧气压力与切割时相同，飞溅较大。 当然，在实际操作中，数控火焰切割机热切割穿孔也可能造成小孔的变形，其主要原因是因为数控火焰切割机在加工小孔时不是采取爆破穿孔的方式，而是用脉冲穿孔（软穿刺）的方式，这使得能量在一个很小的区域过于集中，将非加工区域也烧焦，造成孔的变形，影响加工质量。这时我们应在加工程序中将脉冲穿孔（软穿刺）方式改为爆破穿孔（普通穿刺）方式，加以解决。而对于较小功率的激光切割机则恰好相反，在小孔加工时应采取脉冲穿孔的方式才能取得较好的表面光洁度。

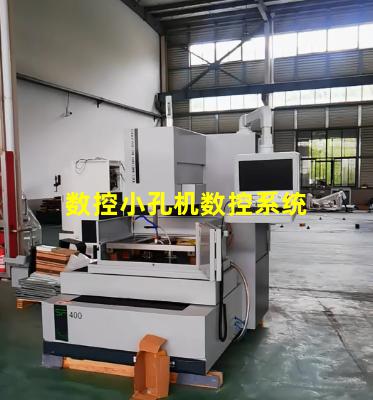

3、数控小孔机数控系统

这个有很多种，我就按照国家高级职业教材上给你说吧。一、电源系统     数控机床的控制电源是数控系统硬件的重要组成部分，也是在维修中常常出现问题的部分。数控机床的电源系统有交流与直流两个部分。     （1）交流电源。是控制系统提供能源的器件，也是给伺服驱动提供能源的器件。交流电源上也有各种保护及切换装置；有短路、隔离及失压保护。这个交流电源向伺服系统供电时，一定要注意有晶闸管器件的装置的供电相序，一旦程序接错，有晶闸管器件就失去了同步的关系，造成故障。     （2）直流电源。直流电源作为控制用多为开关稳压电源，有＋5V、＋24V、±15V等电压，各设备的电压情况不尽相同，例如 CRT上供电电压有的是 24V，有的是交流 110V或 220V。所以，尽可能地看好各端子供电电压的要求。电源非常重要，一旦出错会造成不可弥补的损失。还有是对伺服供电的直流电压，它大多数是经伺服变压器及整流装置所获得的。     （3）电池电源。由于数控装置中有些信息要在机床断电情况下进行保持，因此有一部分RAM区用电池来进行数据保持，这些电池多数是锂电池，寿命长，但电量小。这部分电池也可用普通电池经二极管降压达到所需电压值来代替，但一定要注意寿命。电池必须在通电情况下进行更换，否则数据就会丢失，这一点与常规习惯不同，更换时要注意不产生短路现象。     在电源系统中，还有一个关键的装置，就是控制电压的稳压设备，也时常出现修复问题。     二、控制系统     这里所指的控制系统是指数控装置中信号产生、处理、传输及执行过程所涉及到的单元及各单元的联系手段。     对于数控系统来说，如果有这方面的资料，特别是图纸，那么就好办多了，我们可以认真研读图纸，弄清它的主要电气原理，把一个复杂的系统的大体情况刻划出来，分成各种各样的功能框，然后对每一个功能框的输入、输出信号进行分析，找出各功能框在总体中的地位以及各功能框之间的联系。     大部分数控机床不提供图纸，没有有关硬件的资料，甚至于连芯片的型号也很难查到，在这种情况下维修就十分困难。例如，一个旋转刀库驱动系统有了问题，首先分析故障的可能性，测量驱动板的各部件电压，缩小范围，进行测绘，再分析其工作原理及故障的原因。     伺服系统的维修，比起主板的维修容易些，特别是用模拟量的控制板就更容易。因为大家对伺服系统的原理比较清楚。不论哪个公司的伺服系统，虽然外观不同，但基本模式是相同的，另外这一块的输入输出也是非常清楚的。     最后就是 PLC的修理。 PLC综合信号来自于 NC、外围各种开关信号以及各种逻辑处理器的输出信号。PLC的输出信号用以控制电磁阀、继电器、各种指示器及电机，并把有关的状态反馈给NC。PLC是一个具有相对独立性的独立单元，维修相对方便。     三、伺服系统

    伺服系统是指能够以简单的适配关系与系统中其他部分结合在一起的部分。例如NC系统、外接PLC、伺服单元、电机、转速传感器、光栅系统、脉冲编码器、纸带阅读机、操作面板等。对于一个独立单元应了解它的电源联接，所有输入输出信号线的功能，信号的类型、性质和机床运行中各种状态变化的情况，即掌握其“接口”。就伺服单元而言，它有电源、速度反馈线、设定线、允许信号线、准备完成应答线等等。但是，是伺服系统问题还是其他器件的问题，一个关键参数就是VCMD，VCMD就是NC送来的速度指令信号。在模拟的控制中，它就是一个一10V～＋10V的信号，这个信号就是判断伺服系统好坏的一个关键参考点。没有这个信号，伺服就不应该运动。如果有了这个信号，而伺服还不动，就是伺服的问题。当然，在实际维修中并不如此简单，但是基本原理就是这样。所以如何把故障范围缩小下来，这是维修的第一步，也是最最重要的问题。再者，我们判断一个增量编码器是否完好，那就是看一看与脉冲编码器相联的8根线上的信号有没有，都是什么样的波形，波形有多高，负载能力如何。这就可以肯定是不是脉冲编码器的故障。这里顺便提一下，要注意倍频的问题，也就是要注意脉冲编码器出来的频率，如果脉冲编码器出来的频率不对也会测不出准确的尺寸，所以要测一下脉冲频率。     测速发电机的直流电压大小代表转速，所以首先要查一下这个线性关系是否正确，然后就要注意波形情况及干扰情况。测速发电机中的炭刷磨下的粉末，一旦集中在换向器的槽中，就会使测速发电机的绕组出现短路。这样，随着转动电压会产生很大的变动，引起机床的强烈振动 。

四、辅助部分

    辅助部分是指辅助加工的部分，例如水泵电机，指示灯，照明等。

,由输入/输出装置,数控装置,伺服装置,检测和反馈装置组成

简单的说就是利用数字化控制系统在加工机床上完成整个零件的加工。这一类的机床称为数控机床。这是一种现代化的加工手段。同时数控加工技术也成为一个国家制造业发展的标志。利用数控加工技术可以完成很多以前不能完成的曲面零件的加工，而且加工的准确性和精度都可以得到很好的保证。总体上说，和传统的机械加工手段相比数控加工技术具有以下优点：
1、加工效率高。
利用数字化的控制手段可以加工复杂的曲面。而加工过程是由计算机控制，所以零件的互换性强，加工的速度快。
2、加工精度高。
同传统的加工设备相比，数控系统优化了传动装置,提高分辨率,减少了人为误差，因此加工的效率可以得到很大的提高。
3、劳动强度低。
由于采用了自动控制方式，也就是说加工的全部过程是由数控系统完成，不象传统加工手段那样烦琐，操作者在数控机床工作时，只需要监视设备的运行状态。所以劳动强度很低。
4、适应能力强。
数控加工系统就象计算机一样，可以通过调整部分参数达到修改或改变其运作方式，因此加工的范围可以得到很大的扩展。
5、工作环境好。
数控加工机床是机械控制、强电控制、弱电控制为一体高科技产物，对机床的运行温度、湿度及环境都有较高的要求。
6、就业容易、待遇高。
由于我国处于数控加工技术的大力发展阶段，大量的数控机床和先进的加工手段的快速引进，却没有大量熟练数控技术操作的人员参与，因此造成该行业严重缺乏人才。

现在，数控技术也叫计算机数控技术，目前它是采用计算机实现数字程序控制的技术。这种技术用计算机按事先存贮的控制程序来执行对设备的控制功能。由于采用计算机替代原先用硬件逻辑电路组成的数控装置，使输入数据的存贮、处理、运算、逻辑判断等各种控制机能的实现，均可通过计算机软件来完成
