1、电火花机床的结构组成

电火花成型机床主要由哪些部分组成？ 电火花成型机床主要由脉冲电源、机体、自动调节系统和工作液循环系统等组成。如图所示。 (1)脉冲电源 脉冲电源的作用是将工频交流电转变成频率较高的直流脉冲电流，以供给工具电极与工件之间的间隙在电火花加工时所 需要的能量。工作时，脉冲电源产生的脉冲电流加在放电间隙上。在充满工作液的工具电极与工件之间的间隙中加以脉冲电压，电流后， 在其间产生很强的磁场，在此区域，介质被电离形成通道，产生火花放电，使金属熔融蒸发。 电火花成型机床所使用的脉冲电源种类较多。按工作原理分，可分为独立式脉冲电源和非独立式脉冲电源。前者能独立形成和发生脉冲，不受放电间隙大小和两极间物理状态的影响。它又可分为电子管式、闸流管式、晶闸管式和晶体管式等。而非独立式脉冲电源又称弛张式脉冲电源，它应用最早，结构也简单。频率高，在小功率时脉冲宽度小，成本低，适于精加工。但它加工欠稳定，能量利用率较低，电极损耗大，现在多为独立式脉冲电源所取代。 (2)机体 机体的作用是保证工具电极与工件之间的相互位置尺寸要求。主要包括主轴头、工作台、床身和立柱等四部分。 (3)工作液循环系统 工作液循环系统是电火花成型机床中不可缺少的一部分，其主要作用如下： 1) 形成电火花击穿放电通道，在放电结束后迅速恢复间隙的绝缘状态。 2) 对放电通道起到压缩作用，使放电能量集中，强化加工过程。 3) 在加工过程中，对电极和工件表面起到冷却和散热作用，确保放电间隙的热量平衡。 4) 及时冲走放电加工时产生的废物，保持工具电极及工件间的清洁、恒定的间隙。 在工作液循环系统中，为了使其正常工作，一定要安装必要的调节和过滤装置，以便对工作液进行过滤和净化。常用的工作液主要是煤油和变压器油的混合物。 (4) 自动调节系统 自动调节系统的作用是使型腔和电极间始终保持最佳的放电间隙。由于电火花加工时间规范不同，所对应的间隙也不同，且在加工中电极也会损耗而使间隙增大，为了保证在加工中始终维持最佳间隙，就需要由自动调节系统来完) 成。目前使用较多的是电液自动调节装置和电动机自动调节装置两大类。

2、电火花机床的主要结构

电火花加工机床它的机床本体包括床身、立柱、轴头和工作台，主要是用来实现对工具和工件的装夹、调整等。机床本体要求有足够的刚度，以防在加工过程中，由于机床本身的变形造成放电间隙的改变，使加工无法进行。在电火花加工过程中，工具电极和工件都是被浸在工作液中的。工作液的主要作用就是在放电时压缩火花通道，使电流能集中在局部的小部位;；在放电后要能及时消除电离，恢复绝缘状态，以防产生电弧，工作液还可对工具和工件进行冷却。为了把电蚀产物及时地从电极间隙间排出去，电火花加工机床还装备了工作液循环系统，利用工作液的强制循环，来完成这一工作。 1、床身和立柱 床身和立柱是一个基础结构，由它确保电极与工作台、工件之间

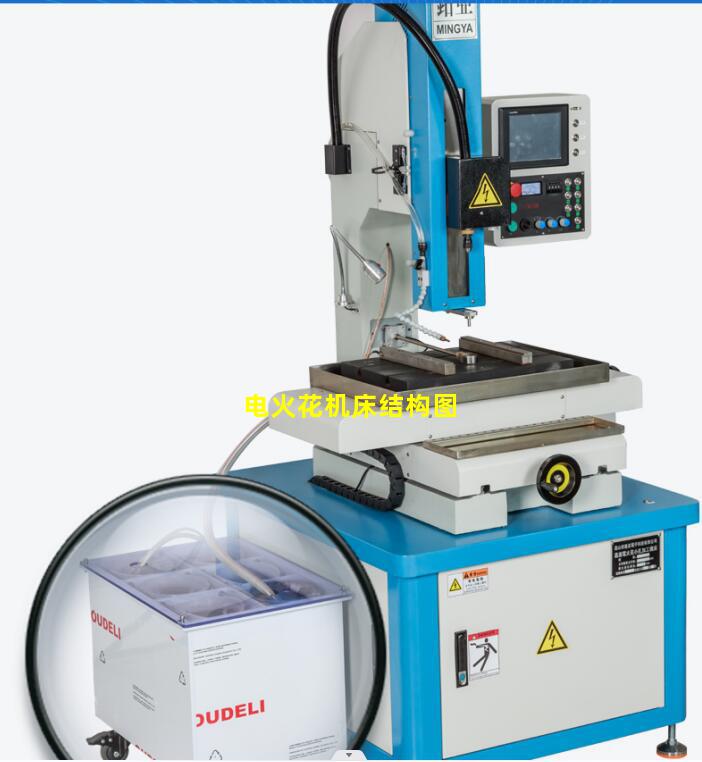

3、电火花机床结构图

电火花加工必须采用直流脉冲电源，为了使电火花放电产生的热量来不及传导扩散出去，形成极小范围内的瞬时高温，使金属局部熔化、气化，放电时间必须极其短促，一般小于1ms。
但工作台可以采用直流或交流伺服电机作驱动


电火花机床只是一个统称.具体分为电火花成形机床和电火花线切割机床电火花机床在模具加工中应用广泛。两者加工原理相同，都是利用电流正负极接触放电产生高温将金属熔化，从而达到切削的目的。电火花只能加工金属零件，加工过程中几乎不产生切削力，对加工零件的硬度没有特殊要求。线切割机床又分为快走丝和慢走丝。顾名思义就是根据电极丝运动的快慢区分。 快走丝一般用钼丝作为电极丝循环使用。加工效率相对较高，精度较低。慢走丝采用铜丝作为电极丝，加工效率较低，精度较高，一般要切3-4次。加工成本高。 线切割利用电极丝往复运动，像锯子一样切割零件。缺点是只能加工上下贯通的零件。电火花分为成形机床和穿孔机。成型机主要用成型电极加工零件的型腔，可加工盲孔。电极材料最常用的为紫铜 石墨，铜钨合金 银钨合金也可作为电极材料但成本较高。加工几乎没有切削力，淬火材料对加工没有影响，一般作为半精加工精加工。缺点加工效率低对 硬质合金钛 等有色金属加工效率特低。 穿孔机以穿小空为主，使用空心铜管效率较高，精度低，一般作为线切割的辅助机床。
