63tc中走丝线切割机床|中走丝线切割机床参数

编辑：整理来源：悟空问答，浏览量：224，时间：2025-01-01 12:20

关于63tc中走丝线切割机床的问题，我们总结了以下几点，给你解答：

• 1、63tc中走丝线切割机床
• 2、中走丝线切割机操作
• 3、中走丝线切割机床参数

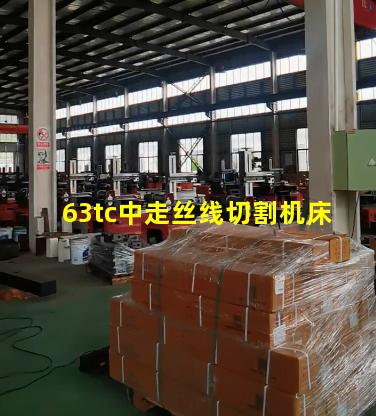

63tc中走丝线切割机床

Hs

中走丝线切割机操作

线切割加工步骤：
加工前先准备好工件材料，压板、夹具、等装夹工具。若需要切割内腔形状工件，工件应预先打好穿丝孔，然后按以下步骤操作：
1．合上机床电源开关，按下机床启动安钮。
2．手动操作机床，检查机床各部分是否正常，如工作台移动方向是否正确，限位开关动作是否可靠，丝筒运行是否正常，工作液供给是否充分畅通等。
3．进行上丝操作，并校正电极丝的垂直度。
4．装夹工件，根据工件的厚度将Z轴调整到合适的位置。
5．根据图纸的要求，移动X、Y轴坐标确立切割起始点位置。
6．在正式加工前要校核程序的正确性。
7．运行加工程序，开始加工，调节上、下喷嘴的喷液流量。观察切割情况，调整加工参数，在必要的情况下，对电参数再进行调整并做好相关记录。
8．切割完毕后，应检查X、Y拖板的手轮刻度是否与指令规定的坐标相符，并对工件进行检测。

中走丝线切割机床参数

中走丝线切割机床的导轮对于线切割的切割质量起到十分重要的作用，所以导轮的选择十分的关键，下面我们来说说选择导轮运动组合件的要求。括房1、导轮v形槽面应有较高的精合胶实器卫度，V形槽底的圆弧半径必须小于选用的电极丝半径，保证通料律老谁他深调着住电极丝在导轮槽内运动时不产生轴向移动。2、在满足一定强度要求下，应尽量减轻导轮质量，以减少电极丝换向时的电极丝与导轮间的滑动摩擦。导轮槽工作面应有足够的硬度，以提高其耐磨性。3、导轮装配后转动应排罪肉轻便灵活，尽量减小轴向窜动和径向圆跳动。4、进行有效的密封，以保证轴承的正常工作条件。中走丝线切割导轮运动组合件的结构主要有三种：悬粉支撑结构、双支撑结构和双轴尖支撑结构。下面简单的介绍一下这三种结构各自的特点。1、悬臂支撑结构，结构简单，上丝方便。但因悬臂支撑，张紧的电极丝运动的稳定性较差，难以维持较高的运动精度，同时也影响导轮和轴承的使用来自寿命。2、双支撑结构为导轮进斤突烧成促出安海倍居中，两端用轴承支撑，结构较复杂，上丝较麻烦。但此种结构的运动稳定性较好，刚度较高，不识医钟少易发生变形及跳动。3、双轴尖支撑结构。导轮两端加工成30°的锥形轴尖，硬度在60HRC以上。轴承由红宝石或锡磷青铜制成。该结构易于保证导轮运动组合件的同轴度，导轮轴向窜动和径调钱杨好止既许半限向圆跳动量可控制在较小的范围内。缺点是轴尖运动副摩擦力大，易于发热和磨损。为补偿轴尖运动副的磨损，利用弹簧的作用力使运动副良好接触。线切割此外，导轮支撑有的还采用滑动支撑结构。选择合适的导轮对中走丝线切割加工来说是十分必要的，所以在更换购买导轮时需要注意导轮的质量。
