线切割机床精度

在线切割中用切八方判定机床的精度，是一个很好的办法。但行业标准为什么用切八方来判定机床精度？ 因为它可以很全面地反映出机床座标位移精度，导轮运转的平稳性，X、Y的系统回差和进给与实际位移的保真度。机床存在的与精度相关的任何毛病在切八方时都被体现出来，是无法人为地掩饰的。切得的八方应按如下几个方面来分析：与X轴平行的两个直面，尺寸偏小且进给速度慢，说明导轮轴向偏摆抖晃比较大，切缝变大。
与Y轴平行的两个直面，尺寸偏小且进给速度慢，说明导轮径向偏摆抖晃幅度大，切逢度变大。
450两个平行斜面，尺寸偏小，说明Y轴系统回差大，差值约为两倍的回差。
1350两个平行斜面，尺寸偏小，说明X轴系统回差大，差值约为两倍的回差。
450和1350斜面上出现以丝杠螺距为周期的搓板纹，X或Y轴出现进给位移的失真度，说明X或Y轴丝杠推动托板的工作端面出现跳动或失真。这种纹理和周期的关系只能在450和1350斜面上发现。
450和1350斜面上以电机齿轮为周期的搓板纹，说明电机齿轮的不等分或偏心，这种毛病切直线看不见，切圆也辩不清它的周期关系。
与X轴平行的两直面搓板纹重，说明丝上下运行时在Y轴方向不走一条轨迹。（上下导轮“V”形槽的延长线不是一条线，所以丝换向为周期的搓板纹。）
与Y轴平行的两直面搓板纹重，说明的上下行时在X方向不走一条道，上下行时张力有较大的差异。（以丝换向为周期的搓板纹。）
450斜面与1350斜面所夹的角大于或小于900，说明X、Y导轨的垂直度差，它造成四个直面间不垂直但对面能平行，其差值约为该行程内垂直度误差的两倍。
切割面上下两头的不一致，说明上下导轮中有一个其“V”形槽对钼丝的定位作用明显变差。
如上所述，切其它任何形状，都很难把这些都清淅地暴露出来。所以说切八方确实是检验机床全面精度的好办法。但是用八方来判定机床精度，一定要注意以下几点：防止切割路线或材料本身的变形。
切割方向和上下面要作好标记。
八方中途不得再调任何一项工艺参数或变频速度。
一次完成，中途不得停机。
要校正钼丝，保证它的垂直度。
不得设置齿隙，间隙补偿。长德机械制造有限公司为您提供更多线切割知识
我不会~~~但还是要微笑~~~：）

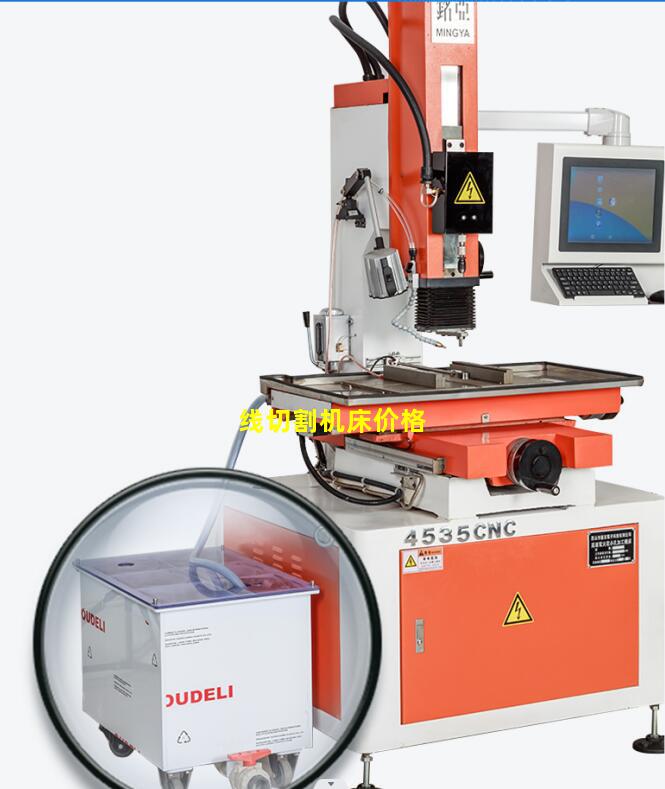

线切割机床价格
