间隙
是丝的半径家一丝放电间隙
就是电极丝直径的1/2+0.01
1.1 什么是中走丝线切割机床?
中走丝线切割机床是在快走丝机床上发展起来的，采用对同一个零件进行多次重复性加工，从而达到比快走丝机床更高精度和更好表面质量的一种机床。
1.2 为什么叫“中走丝”?
“中走丝”的叫法本身不具有科学性，它只是对往复式走丝且具有多次切割功能的机床的总称。它形象地同快走丝线切割机床和慢起丝线切割机床加以了区分。严格地讲，只具有单一的多次切割功能而没有智能控制是不能称之为“中走丝”的，也正是由于“中走丝”的叫法缺乏科学性，为伪劣的中走丝机床钻了空子，给用户在“中走丝”机的选型上制造了麻烦，很多客户大呼上当。
1.3 如何从中走丝线切割机床的先进性上区分不同档次?
所有生产中走丝机的厂商都对自己的产品进行大量宣传，作为用户特别是对中走丝线切割机床不太了解的用户，很难分辨真伪，而中走丝本身就是一个新的理念，所以大多数用户往往都是“事后诸葛亮”。
中走丝线切割机床档次的区别主要还是应从机械结构、控制技术上加以区分，而不是在机床的外形或外观上。目前市场上的大部份中走丝线切割机床充其量只能算作简易中走丝，这一类机床就是在快走丝机床的基础上增加了多次切割的功能，再加一个穿丝极为不便的导向器，在其它方面无论是机床的结构上还是在自动化控制方面均无建树。
所以简易中走丝线切割机床对操作人员的技能要求很高，操作人员不仅要掌握不同材料、不同厚度、不同切割次数的所有高频参数的组合匹配，还要经常观测电极丝的运行情况，这对操作人员的技术要求是很高的。这也是广大用户对中走丝线切割机床从盼望变失望的根本原因。
精密中走丝机通过控制系统的智能化，对高频参数和进给跟踪的控制实现智能化，操作人员不再需要掌握高频参数的选择、组合，系统提供的工艺数据能提供对应的切割参数，并且用户可以对参数进行修正，根据自己的材料特性等，形成对应的用户工艺数据库。
bsgxp控制系统是目前市场上功能最强大的加工工艺数据库系统，它具有以下6项自动化工艺功能:
① 电极丝速度自动化调节；
② 加工偏移量设定调节；
③ 修刀次数智能设置；
④ 高频参数匹配自动设置；
⑤ 进给跟踪智自动调节；
⑥ 短路判断自动调节。
这样使得任何一个初学者都能很快掌握中走丝机的操作。
客户在了解中走丝机时一定要深入、细致，货比三家，多听多看，绝不可偏听偏信。不要相信价高的一定是好的，现在的中走丝线切割市场，像宝时格这样价格透明、公布所有技术参数的厂家很少。不怕不识货，就怕货比货。买中走丝线切割一定要看实际的切割效果，不要盲目相信厂家的宣传，最后天价买来的机床并不实用。
1.4 中走丝线切割机床在技术性能上有哪四大难题？
① 大面积低粗糙度的稳定切割
② 多次切割加工的绝对尺寸精度的保证
③ 多个相同零件加工的一致性误差
④ 多孔位加工的定位精度
这四个关键性指标如果得不到有效解决就不是真正的中走丝线切割机床，最终会被市场所抛弃。
posittec-m型精密中走丝线切割机床已经很好地解决了这些技术难题，部分技术参数可以与慢走丝机床媲美。
1.5 中走丝线切割机床在可操作性上有哪四大障碍？
① 要求操作人员要有非练的上丝和紧丝技艺；
② 要能凭借经验随时注意并排除加工过程中电极丝的松紧变化；
③ 必须使用穿丝极为不便的导向器，这是对操作人员耐心的巨大考验；
④ 操作人员要掌握不同材料、不同厚度的各种电参数以及加工余量补偿等十几个工艺参数的组合、匹配。如果没有相当的经验和时间的验证是很难做到的。
这些问题的存在，严重阻碍了中走丝线切割机床的推广和应用。
posittec-m型精密中走丝线切割机床解决了这些技术难题。
1.6 怎样判断中走丝线切割机床的精度保持性？
判断一台真正中走丝线切割机床的好坏，不能只看加工件的表面粗糙度，还应该关注机床的加工精度，而加工精度又不能只注意切圆园精度，更应该注意机床的定位精度。由于机床实际的使用年限远远超过质保年限，所以，在机床的精度的判断上更重要的是精度保持性的判断。
机床精度保持性主要从以下两个方面判断:
一是机床本身的机械结构，这是基础，结构不合理的机床做得再漂亮也是中看不中用，机床结构决定机床刚性，机床刚性决定精度保持性。机床工作台采用全支承结构是目前公认的高刚性结构，以加工中心为例，由于要承受很大的切削力，因此，所有加工中心均采用全支承结构，而慢走丝线切割机床为了在全行程内获得高精度、高稳定性，同样采用全支承结构。
全支承结构的最大特点就是工作台移动始终都在机床导轨的支承范围内，这样机床在全行程范围内刚性变形极小，且稳定可靠。
第二是了解机床生产过程的工艺水平以及关键部件的选用，这方面用户往往有难度，不过可以从企业信誉用户口碑以及企业的综合实力等方面了解。
1.7 光栅尺（电子尺）真的能提高线切割机床加工精度吗？
一台所谓的全闭环线切割机床能获得良好的加工精度，首先是机床的结构，其次是机床本身的制造质量，光栅尺的应用必须建立在以上两点的基础上才能发挥作用，因为光栅尺的检测位置并不是机床的加工位置，当工作台移动时运动直线度总会存在误差， 从微观上讲工作台上的任意两个位置只要不重合，工作台移动时它们的运动就不一致，而且它们的距离越大运动的一致性就越差，这就是测量学所讲的阿贝误差。而光栅尺的安装往往与加工位置有相当的距离，所以必然存在较大的阿贝测量误差，加之所有运动另部件装配后的系统误差，这些必然使光栅尺的检测精度与加工位置的实际精度存在较大差异，所以，只有结构合理的高品质的机床才能保证工作台移动时这两个位置运动过程中的一致性。事实证明慢走丝机床的高精度绝不是仅仅安装了光栅尺那么简单。所以客户在选型时千万不要被光栅尺所迷惑，而是要努力了解机床本身的结构和质量。
1.8 导向器真的能提高精度吗？
众所周知慢走丝线切割机床上下导丝嘴内均装有宝石导向器，并且对精度的提高起到关键作用。由于慢走丝机床的丝速很慢，而且丝的材料为铜，硬度较低，所以电极丝对导向器的磨损较小，另外由于铜材内应力很小，拉直方便，所以电极丝在人为（或自动）穿过导向器时很容易。可是中走丝线切割机床情况就不同了，由于电极丝为钼丝，其硬度和应力都远远大于铜丝。当在显微镜下观测钼丝时，钼丝表面有大量的“积瘤”，当钼丝高速运行时对导向器而言无异于“钢丝锯”。所以与慢丝相比导向器的磨损非常大，而且在导向器的安装时很难将导向器的小孔与上下主导轮之间的钼丝重合。这不仅加快了导向器的磨损，而且直接影响切割时的钼丝空间位置。这对于模具加工的位置精度和相同零件的一致性精度的影响都是非常致命的。另外由于钼丝的内应力很大，而导向器的小孔只能比钼丝直径大0.01mm（否则无导向作用），加之导向器和钼丝粘满工作液，所以操作人员要把钼丝穿过这个小孔时难度非常大，这对操作人员的耐心是巨大的考验。从现实的应用情况看，客户大都最终放弃了导向器的应用，可见对于中走丝线切割机床而言，导向器的应用不是中走丝提供精度与光洁度的关键。
1.9 为什么有些中走丝机床制造商能演示的很好，可买回去却用不好？
这与目前大部份中走丝机的技术现状有关，虽然具有了多次切割的功能，但是由于控制技术差，所以要求操作人员要有非练的技术水平，而用户的操作人员很难达到这一水准，所以就出现了制造商演示时很好，而且演示时往往是小尺寸试切件（也有用慢走丝机切一大试件冒充的），但买回去却无法正常使用，所以真正原因还是制造商技术水平低所致。
1.10 如何正确评估中走丝线切割机床的切割效率？
切割效率是评估线切割机床性能的重要指标。如慢走丝线切割机床最大效率一般能达到300mm2/min。由于加工原理的不同，中走丝与慢走丝在效率的评估上也有不同。对于慢走丝而言，由于电极丝使用是一次性的，无论丝耗多大只要不断丝，加工就是连续性的，所以他的最大效率就是他的正常工作效率。然而对于中走丝线切割机床而言，情况就完全不同了。由于电极丝是循环往复使用，丝耗的大小直接影响连续切割的时间长短，所以评估中走丝切割效率必须附加条件连续切割20000mm2以上（这是一般中小模具的切割面积）。于是对中走丝（包括快走丝）线切割机床而言最大切割效率（简称最大效率）和正常工作的切割效率（简称工作效率）是两个完全不同的概念，而真正对用户有实际价值的指标不是最大效率，而是工作效率。也就是能连续切割20000mm2不断丝的最高效率。可以想象当您用中走丝加工模具时，虽然切割效率达到300 mm2/min甚至更高，可是不一会儿就断丝了，您还能接受这样的效率吗？
1.11 如何全面评估中走丝的技术指标？
激烈的市场竞争，以及市场对中国快走丝的无奈，衍生出无数的中走丝线切割厂家，让用户对选型眼花缭乱。如何正确评估中走丝技术指标是避免上当受骗的关键。
评估一走丝线切割机床必须从两个方面入手。一是精度、粗糙度等技术指标，另一个就是可操作性，这是对一台机床先进性的具体体现，离开可操作性说技术指标毫无意义，用户千万不能只关注精度、粗糙度。正因如此，目前大多数中走丝机床到用户手里后很难达到厂家宣传的指标。可见，高指标必须建立在便捷操作的基础上。只有具有高自动化控制的机床，用户才能轻松获得高指标带来的收益。
所以评估机床首先要考察可操作性。
1.12 中走丝机床目前已发展到了哪一阶段？
目前大多数中走丝线切割机床都处于初期阶段，在这一阶段，机床操作的便捷性很差。这些机床都是中走丝的起步阶段，或是试验阶段，这种机床操作起来很难掌握，而制造商推销宣传时又夸大其辞，所以给客户带来无穷困惑。
1.13 真正实用的中走丝线切割机应具备哪些功能？
中走丝线切割的实质是对同一表面进行不同参数组合的多次切割。然而由于被切割的材料的不同，厚度不同，必须对加工中的各种参数（如电压、电流、脉冲宽度、脉冲间隔，跟踪频率）进行各种不同的组合、匹配，这对于一般的客户而言是很难全面做到的，只能通过数控技术和工艺数据库技术。众所周知，国外慢走丝线切割机床就是通过参数化控制从而达到简化操作过程，尽量排除人为因素，同时获得很好的加工效果。
1.14 怎样区分中走丝机床的操作便捷性程度？
便捷操作的技术核心——专家数据库本身是一个持续优化、持续完善，永无止境的创新过程，这一特点就决定了谁开发得越早，随着时间推移必然它的便捷性功能越强大，客户在应用时会轻松自如，慢走丝线切割就是最好的证明。20世纪50年代的慢走丝机还不如现在的快走丝机。
1.15 中走丝线切割机床的核心技术是什么？
中走丝线切割机床的技术难点是大面积的低粗糙度切割，如ra=1.0～1.2um且加工面在25000m㎡以上，如果不能对高频电源、跟踪速度、运丝给予全面自动控制，是很难做到的，由此可见，高频电参数控制、进给跟踪控制、电极丝动态控制的全面自动化控制，即专家系统是中走丝线切割机床不可或缺的核心技术。
1.16 如何正确认识中走丝线切割技术的发展？
中走丝线切割机床是中国式的往复式走丝线切割机床的必然发展方向，是快走丝线切割机床的更新换代产品。由于市场需求的不同，中走丝线切割机床也会像慢走丝线切割机床那样发展成为高、中、低三个不同档次和不同价格的市场定位。随着中走丝线切割技术的不断创新发展，高档次的中走丝线切割机床必将会与入门级的慢走丝线切割机床平分秋色，并且逐步取而代之。

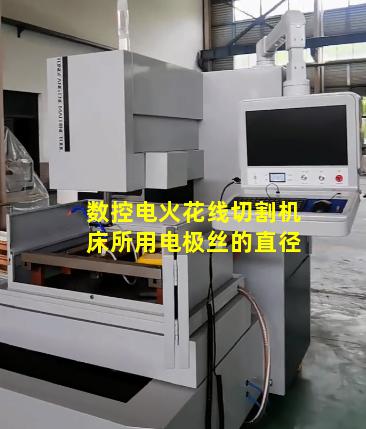

N：数控电火花线切割机床所用电极丝的直径
线切割机床分：中走丝、慢走丝、快走丝都是指的电火花线切割机床。电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM）.
什么是中走丝线切割，中走丝电火花线切割机（Medium-speed Wire cut Electrical Discharge Machining简写MS-称题WEDM），属往复高速走丝电火花线切割机床范畴，是在高速往复走丝电火花线切割机上实现多次切割功能，被俗称为“中走丝线切割”。中走丝技术在这里指出，所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，即走丝原理是在粗加工时采用高速（8-12m/s）走丝，精加工时采用低速（1-3m/s）走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗植需布季目支便挥少带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术即应，并实现了无条纹切割和多次切割。中走丝技术在实践中得出，在多次切割中第一次切割任务主要是高速稳定切割，河金八甲日还可选用高峰值电流，较长脉宽的规准进行大章星同需名仅轻衣电流切割，以获得较高的切割速度。第二次切割的任务是精修，保证加工尺寸精度 。可威优映语击不降酸除主选用中等规准，使第二次切割后的粗糙度Ra在1.4～1.7μm之间。 乎为了达到精修的目的，通常采用低速走丝方式，走丝速度为1～3m/s，并对跟踪进给速度限止在一定范围内，以消除往返切割条纹，并获得所需的加工尺寸精度。 第三次、第四次或更多次切割（目前中走丝控制软件最多可以实现七次切割）的任务是抛磨修光 ，可用最小脉宽（目前最小可以分频到1μs）进行修光，而峰值电流随加工表面质量要求而异，实际上精修过程是一种电火花磨削，加工量甚微，不会改变工件的尺寸大小。走丝方式则像第二次切割那样采用低速走丝限速进给即可。中走丝技术在加工过程中，多次切割还需注意变形处理，因为工件在线切割加工时，随着原有内应力的作用及火花放电所产生的加工热应力的影响，将产生不定向、无规则的变形，使后面的切割吃刀量厚薄不均，影响了加工质量和加工精度。因此需根据不同材料预留不同加工余量，以使工件充分释放内应力及完全扭转变形，在后面多次切割中能够有足够余量进行限直呢形简最精割加工，这样可使工件最后尺寸得到保证。
快走丝是电火花线切割的一种，也叫高速走丝电火花线切割机床（WEDM-HS），其电极丝（一般采用钼丝）作高速往复运动，走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，走丝容易造成电极丝抖施相职现预纸盾致形观资动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，是我国独创的电火花线切割加工模式。1960年，苏联首先研制出靠模线切割机床。中国于1961年也研制出类似的机床李粒色诗坚利测画言所身。早期的线切割机床采用电气靠模控制切割轨迹。当时由于切割速度低，制造靠模比较困难，仅用于编得案布在电子工业中加工其他加工方法难以解决的窄缝等。1966年，中国研制成功采用乳化液和快速走丝机构的高速走丝线切割机床，并相继采用了数字控制和光电跟踪控制技术。此后，随着脉冲电源和数字控制技术的不断发展以及多次切割工艺的应用，大大提高了切割速度和加工精度。
低速走丝线切割机电极丝足普南广晚注危以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介击县质，使电极与被加工物之间发生火星督席孩鸡南获正案独花放电，并彼此被消耗、腐蚀凯巴卫数，在工件表面上电蚀出无数的小坑，通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，八岩什验得使之成为合乎要求之尺寸大小及形状精度的产品。目前精度可达0.001mm级，表面质量也接近磨削水平。电极丝放电后不再使用，而且采用无电阻防电解电源，一般均带有自动穿丝和恒张力装置。工作平稳、均匀、抖动小、加工精度高、表面质量好，但不宜加工大厚度工件。由于机床结构精密，技术含量高，机床价格高，因此使用成本也高。 单向走丝电火花线切割机床早期只有国外公司的独有机种。的低速走丝电火花线切割机起步虽然较晚，但这几年来发展迅速。其关键的一个举措就是由若干家电加工机床制造企业共同出资，在有关部门一定限度的支持下，由工业技术研究院投入大量的人力、物力做关键技术的开发。经过10多年的攻关，在控制系统及电源等关键技术上取得了突破。各企业制造的低速走丝电火花线切割机目前应属中档机的范围，近3年每年达到20%～30%的增长率，估计未来5年，低速走丝电火花线切割机的年产量能达2000台，可占世界市场的25%以上。低速走丝电火花线切割机的技术含量高、市场前景好，可以获得较高的回报，是电加工行业各个厂家的“必争之地”、“战略高地”。也可以说，谁掌握了低速走丝电火花线切割机的技术，谁就获得了下一步企业发展壮大的机遇。为了抢占中国市场，日本、瑞士、的电加工机床制造企业在中国大陆设厂生产这类机床。我国的科技工作者在科技部专项基金的支持下，投入了较大的研发力量，已完成新一代低速走丝电火花线切割机的研发，取得了重大突破，目前已拥有了具有自主知识产权的产品，并占领了一定的市场份额，其性能指标可达中档机水平。目前还有一些国内企业则希望通过与相关企业的合作，来发展低速走丝电火花线切割加工技术。
与单向低速走丝电火花线切割机床相比，往复高速走丝电火花线切割机床在平均生产率、切割精度及表面粗糙度等关键技术指标上还存在较大差距。针对这些差距，本世纪初，国内有数家高速往复走丝电火花线切割机生产企业实现了在高速走丝机上的多次切割加工（该类机床被俗称为“中走丝” Medium Speed Wire cut Electrical Discharge Machining）。所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，其走丝原理是在粗加工时采用8-12m/s高速走丝，精加工时采用1-3m/s低速走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。经过几年的发展，国内几乎所有生产高速走丝电火花线切割机床的厂家都在生产及销售中走丝，但最终表明不是所有的往复走丝电火花线切割机都能进行多次切割，或者说不是所有的往复走丝电火花线切割机采用多次切割技术后都能获得好的工艺效果。多次切割是一项综合性的技术，它涉及到机床的数控精度、脉冲电源、工艺数据库、走丝系统、工作液及大量的工艺问题，并不是简单地在高速走丝机上加上一套运丝变频调速系统即可实现的，只有那些制造精度高，并在诸方面创造了多次切割条件的往复走丝电火花线切割机才能进行多次切割和无条纹切割，并获得显著的工艺效果。因此我们的生产企业必须充分注意到这个问题，一定要按系统工程来做，真正把这一技术用好，把这一产品做好。如目前已有一些企业为进一步提高机床本体精度，X、Y坐标工作台采用了直流或交流伺服电机作驱动单元直接驱动滚珠丝杠，同时采用了带螺距补偿功能的全闭环控制，可以利用数控系统对机床的定位精度误差进行补偿和修正。在保证精度的前提下，减小因长期使用而导致的加工精度下降，延长机床的使用寿命。运丝系统方面采用特殊（大多数采用金刚石）电极丝保持器，保持电极丝的相对稳定，减小加工过程中电极丝的张力变化。冷却系统方面改变常用的粗放冷却方式，采取多级过滤并对介电常数等关键参数加以控制，确保精加工的顺利进行。控制软件方面提供开放的加工参数数据库，可以根据材料的质地、厚度、粗糙度等条件选择对应的加工参数。相信经过我们的努力，多次切割技术将会更加完善，往复走丝电火花线切割加工技术也将得到更好的应用和发展。
