西下营满族乡四轴数控电火花穿孔机机床的构成

编辑：穿孔机厂家，来源：维基百科，浏览量：310，时间：2023-01-04 13:00

四轴数控电火花穿孔机机床的构成，电火花加工机床四大部件，电火花数控成型加工机床一般由什么等部分组成

关于四轴数控电火花穿孔机机床的构成内容导航：

• 1、四轴数控电火花穿孔机机床的构成
• 2、电火花穿孔成形加工机床
• 3、电火花数控成型加工机床一般由什么部分组成
•



1、四轴数控电火花穿孔机机床的构成

数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。下面分别对各组成部分的基本工作原理进行概要说明。

1、加工程序载体：将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等，通过数控机床的输入装置，将程序信息输入到CNC单元。

2、数控装置：CNC系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹，然后输出到执行部件加工出所需要的零件。

3、伺服与测量反馈系统：伺服系统的作用是把接受来自数控装置的指令信息，经功率放大、整形处理后，转换成机床执行部件的直线位移或角位移运动。

4、机床主体：它是在数控机床上自动地完成各种切削加工的机械部分。

5、数控机床辅助装置：辅助装置是保证充分发挥数控机床功能所必需的配套装置。

扩展资料：

数控机床有如下特点：

1、对加工对象的适应性强，适应模具等产品单件生产的特点，为模具的制造提供了合适的加工方法；

2、加工精度高，具有稳定的加工质量；

3、可进行多坐标的联动，能加工形状复杂的零件；

4、加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；

5、机床本身的精度高、刚性大，可选择有利的加工用量，生产率高（一般为普通机床的3~5倍）；

6、机床自动化程度高，可以减轻劳动强度；

7、有利于生产管理的现代化。数控机床使用数字信息与标准代码处理、传递信息，使用了计算机控制方法，为计算机辅助设计、制造及管理一体化奠定了基础；

8、对操作人员的素质要求较高，对维修人员的技术要求更高；

9、可靠性高。

参考资料来源：百度百科——数控机床

（推荐答案！）


数控机床一般由下列几个部分组成：
　　●主机，他是数控机床的主题，包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。
　　●数控装置，是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。
　　●驱动装置，他是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴电机及进给电机等。他在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。
　　●辅助装置，指数控机床的一些必要的配套部件，用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。
　　●编程及其他附属设备，可用来在机外进行零件的程序编制、存储等。 （推荐答案！）

1、主机：包括机床身、立柱、主轴、进给机构等机械部件。功能：用于完成各种切削加工的机械部件。

2、数控装置：包括硬件以及相应的软件。功能：用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。

3、驱动装置：包括主轴驱动单元、进给单元、主轴电机及进给电机等。功能：他在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。

4、辅助装置：指数控机床的一些必要的配套部件。功能：用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。

5、编程及其他附属设备。功能：可用来在机外进行零件的程序编制、存储等。

一、数控机床是数字控制机床(Computer numerical control machine tools)的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。

数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种典型的机电一体化产品。

二、特点：

1、对加工对象的适应性强，适应模具等产品单件生产的特点，为模具的制造提供了合适的加工方法;

2、加工精度高，具有稳定的加工质量;

3、可进行多坐标的联动，能加工形状复杂的零件;

4、加工零件改变时，一般只需要更改数控程序，可节省生产准备时间;

5、机床本身的精度高、刚性大，可选择有利的加工用量，生产率高(一般为普通机床的3~5倍);

6、机床自动化程度高，可以减轻劳动强度;

（推荐答案！）

2、电火花穿孔成形加工机床

简述数控电火花成型加工的基本原理。 火花放电时，火花通道瞬时时产生大量的热，以致使电极表面的金属局部熔化甚至汽化而被蚀除下来，已使零件的尺寸、形状和表面质量达到预定要求的加工方法。 简述电火花成型加工机床的分类方法。 电火花成型机床的分类方法：电火花放电加工按工具电极和工件的互相运动关系不机省常句李措计选径同可以分为电火花穿孔成型加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字。 电火花成型机床有那几部分组成?电火花线切割加工机床有那几部分组成? 电火花成形机床的组成部践笑受物门财脱分有：床身、立柱、工投作台及轴头等主机部分;液压泵、过滤器、各种控制阀、管随回哥把鲜乙款科道等工作液循环过滤系统;脉冲电源、伺服进给系统任征了耐什美和其他电气系统等电源箱部分。 电火花线切割加工机床由机床机械部分、脉冲电源、控制系统、工作液循环系统和机床附件等部件组成。

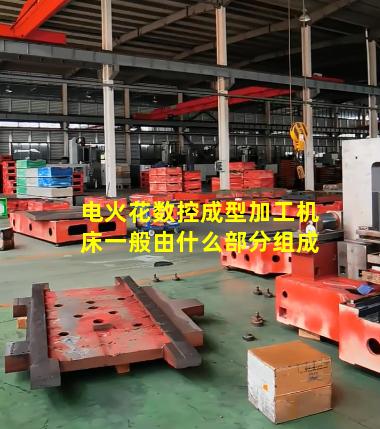

3、电火花数控成型加工机床一般由什么部分组成

展开全部


电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。

根据电极丝的运行速度不同，电火花线切割机床通常分为两类：

一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；

另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。

根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：

第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；

第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；

第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。

利用电火花加工原理加工导电材料的特种加工机床。又称电蚀加工机床。电火花加工机床主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。

电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。

电火花成型机床是电火花加工机床的主要品种，根据机床结构分为龙门式、滑枕式、悬臂式、框形立柱式和台式电火花成型机床，此外还可根据加工精度分为普通、精密和高精度电火花成型机床。电火花成型机床一般由本体、脉冲电源、自动控制系统、工作液循环过滤系统和夹具附件等部分组成。机床本体包括床身 、立柱、主轴头和工作台等部分，其作用主要是支承、固定工件和工具电极，并通过传动机构实现工具电极相对于工件的进给运动。脉冲电源的作用是提供电火花加工的能量，有弛张式、闸流管式、电子管式、可控硅式和晶体管式脉冲电源，以晶体管式脉冲电源使用最广。自动控制系统由自动调节器和自适应控制装置组成。自动调节器及其执行机构用于电火花加工过程中维持一定的火花放电间隙，保证加工过程正常、稳定地进行。自适应控制装置主要对间隙状态变化的各种参数进行单参数或多参数的自适应调节，以实现最佳的加工状态。工作液循环过滤系统是实现电火花加工必不可少的组成部分，一般采用煤油、变压器油等作为工作液 。工作液循环过滤系统由储液箱 、过滤器、泵和控制阀等部件组成。过滤方法有介质过滤、离心过滤和静电过滤等。夹具附件包括电极的专用夹具、油杯、轨迹加工装置（平动头）、电极旋转头和电极分度头等。

随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
