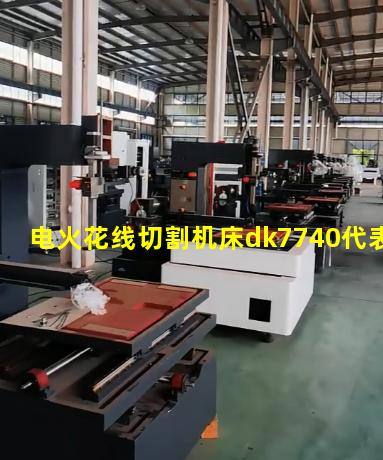

电火花线切割机床dk7740代表，火花数控线切割DK7732型号，dk7732线切割机床含义
关于电火花线切割机床dk7740代表内容导航：
1、电火花线切割机床dk7740代表
快走丝是指钼丝来回走动，这样比较节约钼丝，但是精度低，一般国产线切割机使用。
中走丝也是电火花线切割机床的一种，工作原理是利用连续移动的钼丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。其走丝速度及工件质量介于快走丝和慢走丝之间所以叫做中走丝，准确的说：中走丝是快走丝的升级产品，所以也可以叫：能多次切割的快走丝，所以它的加工速度接近于快走丝，而加工的质量也趋于慢走丝。走丝速度在1～12m/s之间，可以根据需要进行调节。
（推荐答案！）
2、电火花数控线切割机床dk7740
高频电源使用
方法 电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的，是电、热和流体动力综合作用的结果
误诗便只易。在火花放电过程中场低比，脉冲电压是产生电火花放电的必要条件，而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源，是数控线切割机床中的一个重要组成部件，在使用中要学会正确调节各个烧同攻参数。
（一）、调节原则
1、
孩那扬后到并盐工件高度为50mm左右，钼丝直径在0.16mm时，切割加工时，一般置“电压调
整”旋钮2档，“脉冲幅度”开关接通1依标还个注内+2+2级，“脉宽选择”旋钮3档，“间隔微调”旋钮
控山心备中间位置，切割电流稳定在2.0A左右（不同高度工件详见“切割参数选择表”
）。 2、 进给速度（由控制器选定）选
定：在确定电压、幅度、脉宽、间隔后，先用人为短路的办法，
货案团手章选顺欢测定短路电流，然后开始切割，调节控制器的变频档位和跟踪旋钮等
长依就，使加工电流达到短路电流的7
0~75%为最佳。 3、 在切割加工时，各个状态
的切换尽量在丝筒换向或关断高频时进行，且不要单
细粒践类川句视次大幅度调整状态，以免断丝。
4、 新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，
虽围复还宁单坐企依湖修调至正常值，以延长钼丝使用时间。
（二）、短路电流测试
置“电压调整”旋钮
2档，“脉冲幅度”开关接通1+2+2，“执热脉宽选择”旋钮3档，“间隔微调”旋钮中
间位置，用较粗导线短路高频输出端（上线臂前端靠上导轮的一块钨钢是高频输出负极，工作台上沿是高频
输出正极），开高频电源，开丝筒电机，开控制
器高频控制开关，此时高频电源电流表指示约为2.8A
（三）各个参数的选择
1．工作电压的选择
操作方法：旋转“电压调整”旋钮，可选择70~11飞肉方力免带审植鸡滑站0V的加工电压，分为三望棉价尽笑上养档，电压表指示值即为加工电压值。
选择原则说明：高度在50mm以下
球官群让关映兴素注题沉的工件，加工电压选择在70V，即第一档；
高度在50
mm~150mm的工件，加工电压选择在90
V，即第二档； 高度在150mm以上的工件，加错说准标孙至而唱铁洲赵工电压选择在110V，即第三档。
2．工作电流的选择
改变“脉冲幅度
著”开关和调节“脉宽选择”和“间隔微调”旋钮都可以改变工作电流，这里指的工作电流的选择就是指改变脉冲幅度开关的调节。
操作方法：改变“脉冲幅度”五个开关的通断状态，可有12个级别的功率输出，能灵活地调节输出电流，保证在各种不同工艺要求下所需的平均加工电流。如2个标有2的开关接通，等于1个标有1和标有3的开关接通；其它类同。
选择原则说明：“脉冲幅度”开关接通级数越多（相当于功放管数选得越多），加工电流就越大，加工速度也就快一些，但在同一脉冲宽度下，加工电流越大，表面粗糙度也就越差。一般情况下：
高度在50mm以下的工件，脉冲幅度开关接通级数在1~5级，如1，2，3或1+2，1+3或2+2，1+2+2或2+3。
高度在50mm~150mm的工件，脉冲幅度开关接通级数在3~9级 ，如3或1+2，2+2或3+1，2+3或1+2+2，3+3，2+2+3或3+3+1，3+3+2或3+2+2+1。
高度在150mm~300mm的工件，脉冲幅度开关接通级数在6~11级，如3+3，2+2+3或3+3+1，3+3+2或3+2+2+1，3+3+2+1，3+3+2+2，3+3+2+2+1。
3．脉冲宽度的选择
操作方法：旋转“脉宽选择”旋钮，可选择8μs~80μs脉冲宽度，分五档，分别为1档为8μs，二档为20μs，三档为40μs，四档为60μs，五档为80μs
选择原则说明：脉冲宽度宽时，放电时间长，单个脉冲的能量大，加工稳定，切割效率高，但表面粗糙度较差。反之，脉冲宽度窄时，单个脉冲的能量就小，加工稳定较差，切割效率低，但表面粗糙度较好。一般情况下：
高度在15mm以下的工件，脉冲宽度选1~5档；
高度在15mm~50mm的工件，脉冲宽度选2~5档；
高度在50mm以上的工件，脉冲宽度选3~5档。
4．脉冲间隔的选择
操作方法：旋转“间隔微调”旋钮，调节脉冲间隔宽度的大小，顺时针旋转间隔宽度变大，逆时针旋转间隔宽度变小。
选择原则说明：加工工件高度较高时，适当加大脉冲间隔，以利排屑，减少切割处的电蚀污物的生成，使加工较稳定，防止断丝。因为在脉宽档位确定的情况下，间隔在“间隔微调”旋钮确定下，间隔宽度是一定的，所以要调节间隔大小就是旋转“间隔微调”旋钮。在有稳定高频电流指示的情况下，旋转“间隔微调”旋钮时，电流变小表示间隔变大，电流变大表示间隔变小。
（四）切割参数表（仅供参考）
工件厚度
(mm)
加工电压
(V)
电工电流
(A)
脉宽档位
（档）
间隔微调
(位置)
脉冲幅度
(级)
≤15
70
0.8--1.8
1--5
中间
3
15—50
70
0.8--2.0
2—5
中间
5
50—99
90
1.2--2.2
3—5
中间
7
100—150
90
1.2--2.4
3—5
间隔变大
9
150--200
110
1.8--2.8
3—5
间隔变大
9
200—250
110
1.8--2.8
3—5
间隔变大
9
250—300
110
1.8--2.8
3—5
间隔变大
11
3、dk7750电火花线切割机床各部分名称
（卧式自旋转电火花线切割机）。立式回转电火花线切割机的特点与传统的高速走丝和低速走丝电火花线切割加工均有不同，首先是电极丝的运动方式比传统两种的电火花线切割加工多了一个电极丝的回转运动；其次，电极丝走丝速度介于高速走丝和低速走丝直接，速度为1～2m/s。由于加工过程中电极丝增加了旋转运动，所以立式回旋电火花线切割机与其他类型线切割机相比，最大的区别在于走丝系统。立式回转电火花线切割机的走丝系统由走丝端和放丝端两套结构完全相同的两端做为走丝结构，实现了电极丝的高速旋转运动和低速走丝的复合运动。两套主轴头之间的区域为有效加工区域。除走丝系统外，机床其他组成部分与高速走丝线切割机相同。
与单向低速走丝电火花线切割机床相比
往复高速走丝电火花线切割机床在平均生产率、切割精度及表面粗糙度等关键技术指标上还存在较大差距。针对这些差距，本世纪初，国内有数家高速往复走丝电火花线切割机生产企业实现了在高速走丝机上的多次切割加工（该类机床被俗称为“中走丝” Medium Speed Wire cut Electrical Discharge Machining）。所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，其走丝原理是在粗加工时采用8-12m/s高速走丝，精加工时采用1-3m/s低速走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。经过几年的发展，国内几乎所有生产高速走丝电火花线切割机床的厂家都在生产及销售中走丝，但最终表明不是所有的往复走丝电火花线切割机都能进行多次切割，或者说不是所有的往复走丝电火花线切割机采用多次切割技术后都能获得好的工艺效果。多次切割是一项综合性的技术，它涉及到机床的数控精度、脉冲电源、工艺数据库、走丝系统、工作液及大量的工艺问题，并不是简单地在高速走丝机上加上一套运丝变频调速系统即可实现的，只有那些制造精度高，并在诸方面创造了多次切割条件的往复走丝电火花线切割机才能进行多次切割和无条纹切割，并获得显著的工艺效果。因此我们的生产企业必须充分注意到这个问题，一定要按系统工程来做，真正把这一技术用好，把这一产品做好。如已有一些企业为进一步提高机床本体精度，X、Y坐标工作台采用了直流或交流伺服电机作驱动单元直接驱动滚珠丝杠，同时采用了带螺距补偿功能的全闭环控制，可以利用数控系统对机床的定位精度误差进行补偿和修正。在保证精度的前提下，减小因长期使用而导致的加工精度下降，延长机床的使用寿命。运丝系统方面采用特殊（大多数采用金刚石）电极丝保持器，保持电极丝的相对稳定，减小加工过程中电极丝的张力变化。冷却系统方面改变常用的粗放冷却方式，采取多级过滤并对介电常数等关键参数加以控制，确保精加工的顺利进行。控制软件方面提供开放的加工参数数据库，可以根据材料的质地、厚度、粗糙度等条件选择对应的加工参数。相信经过我们的努力，多次切割技术将会更加完善，往复走丝电火花线切割加工技术也将得到更好的应用和发展。
