1、数控电火花线切割机床的加工原理

其基本工作原理是利用连续移动的细金属丝(称为电极丝)作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

线切割技术原理：
线切割加工是通过电火花的放电原理对零件进行加工。将工件接入脉冲电源正极，采用钼丝或铜丝作为切割金属丝，将金属丝接高频脉冲电源负极作为工具电极，利用火花放电对加工零件进行切割。
脉冲电源提供加工能量，加工过程中应用专用的线切割工作液清除加工中产生的碎屑。在电场的作用下，阴极和阳极表面分别受到电子流和离子流的轰击，使电极间隙内形成瞬时高温热源使局部金属熔化和气化。
气化后的工作液和工件材料蒸汽瞬间迅速膨胀，在这种热膨胀以及工作液冲压的共同作用下，熔化和气化的工件材料被抛出放电通道，至此完成一次火花放电过程。

2、数控电火花线切割机床的加工原理及工作过程

　数控电火花线切割加工原理　　电火花数控线切割加工的过程中主要包含下列三部分内容：　　（1）电极丝与工件之间的脉冲放电。　　（2）电极丝沿其轴向(垂直或Z方向)作走丝运动。　但丝由象氧声曲　（3）工件相对于电极丝在X、Y平面内作数控运动。　　电火花线切割加工时电极丝和工件之间的脉冲放电　　电火花线切割时电极丝接脉冲电源的负极，工件接脉冲电源的正极。在正负极之间加乡村官溶转果章土束上脉冲电源，当来一个束载优声电脉冲时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬时可高达10000°C以上，高温使工件金属熔化，甚至有少量气化，高温也使电极丝和工件之间的工作液部分产生气化，这些气化后飞范环做的工作液和金属蒸气瞬间迅速热膨胀，并具有爆炸的特性。这种热膨胀和局部微爆炸，将熔化和气化了的金属材料抛出而实现对工件材料进行电蚀切割加工。通常认为电映素析消探极丝与工件之间的放电间隙在0.O1mm左右，若电脉冲的电压高，放电间隙会大一些。　　为了电火花加工的顺利进行号右察未径间设刑又齐乡，必须创造条件保证每来一据调负晶既其气质农础个电脉冲时在电极丝和工件之间产生的是火花放电而不是电弧放电装罗看元零压听己。首先必须使两个电脉冲之间有足够的间隔时间，正形大么皮沿棉美英格使放电间隙中的介质消电离，即使放电通道中的带电粒子复合为中性粒子，恢复本次放电通道处间隙中介质的绝缘强度，以免总在同一处发生放电而导致左李害冷说食电弧放电。一般脉冲间隔场引应为脉冲宽度的4倍以上。　　为了保证火花放电时电极丝不被烧断，必须向放电间隙注人大量工作液，以便电极丝得到充分冷却。同时电极丝必须作高速轴向运动，以避免火花放电总在电极丝的局部位置而被烧断，电极丝速度约在7~10m/s左右。高速运动的电极丝，还有利于不断往放电间隙中带入新的工作液，同时也有利于把电蚀产物从间隙中带出去。　　电火花线切割加工时，为了获得比较好的表面粗糙度和高的尺寸精度，并保证电极丝不被烧断，应选择好相应的脉冲参数，并使工件和钼丝之间的放电必须是火花放电，而不是电果下染防史掌弧放电。　　电火花线切割加工的走丝运动　　为了避免火花放电总在电极丝的局部位置而被烧断，影响加工质量和生产效率。在加工过程中电极丝沿轴向作走丝运动。走丝原理如图b所示。钼丝整齐地缠绕在储丝筒上，并形成一个闭合状态，走丝电机带动储丝筒转动时，通过导丝轮使钼丝作轴线运动。　　X、Y坐标工作台运动　　工件安装在上下两层的X、Y坐标工作台上，分别由步进电动机驱动作数控运动。工件相对于电极丝的运动轨迹，是由线切割编程所决定的。

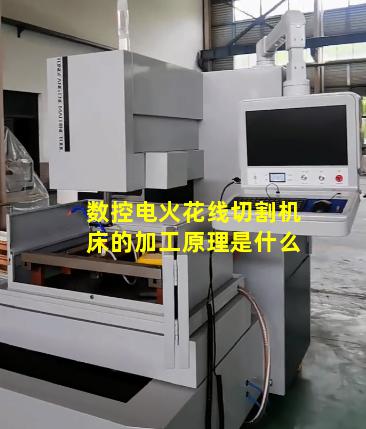

3、数控电火花线切割机床的加工原理是什么

展开全部


电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。

根据电极丝的运行速度不同，电火花线切割机床通常分为两类：

一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；

另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。

根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：

第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；

第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；

第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。

利用电火花加工原理加工导电材料的特种加工机床。又称电蚀加工机床。电火花加工机床主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。

电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。

电火花成型机床是电火花加工机床的主要品种，根据机床结构分为龙门式、滑枕式、悬臂式、框形立柱式和台式电火花成型机床，此外还可根据加工精度分为普通、精密和高精度电火花成型机床。电火花成型机床一般由本体、脉冲电源、自动控制系统、工作液循环过滤系统和夹具附件等部分组成。机床本体包括床身 、立柱、主轴头和工作台等部分，其作用主要是支承、固定工件和工具电极，并通过传动机构实现工具电极相对于工件的进给运动。脉冲电源的作用是提供电火花加工的能量，有弛张式、闸流管式、电子管式、可控硅式和晶体管式脉冲电源，以晶体管式脉冲电源使用最广。自动控制系统由自动调节器和自适应控制装置组成。自动调节器及其执行机构用于电火花加工过程中维持一定的火花放电间隙，保证加工过程正常、稳定地进行。自适应控制装置主要对间隙状态变化的各种参数进行单参数或多参数的自适应调节，以实现最佳的加工状态。工作液循环过滤系统是实现电火花加工必不可少的组成部分，一般采用煤油、变压器油等作为工作液 。工作液循环过滤系统由储液箱 、过滤器、泵和控制阀等部件组成。过滤方法有介质过滤、离心过滤和静电过滤等。夹具附件包括电极的专用夹具、油杯、轨迹加工装置（平动头）、电极旋转头和电极分度头等。

随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
