电火花机床加工的产品图，电火花机床结构图，电火花机床结构简图

关于电火花机床加工的产品图内容导航：

• 1、电火花机床加工的产品图
• 2、电火花机床加工的产品图片
• 3、电火花机床加工的产品图片大全
•



1、电火花机床加工的产品图

工作原理如下图所示。绕在运丝筒4上的电极丝1沿运丝筒的回转方向以一定的速度移动，装在机床工作台上的工件3由工作台按预定控制轨迹相对于电极丝做成型运动。脉冲电源的一极接工件，另一极接电极丝。在工件与电极丝之间总是保持一定的放电间隙且喷洒工作液，电极之间的火花放电蚀出一定的缝隙，连续不断的脉冲放电就切出了所需形状和尺寸的工件。低速走丝线切割机电极丝以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质，使电极与被加工物之间发生火花放电，并彼此被消耗、腐蚀，在工件表面上电蚀出无数的小坑，通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。目前精度可达0.001mm级，表面质量也接近磨削水平。电极丝放电后不再使用，而且采用无电阻防电解电源，一般均带有自动穿丝和恒张力装置。工作平稳、均匀、抖动小、加工精度高、表面质量好，但不宜加工大厚度工件。由于机床结构精密，技术含量高，机床价格高，因此使用成本也高。

立式自旋转电火花线切割机（卧式自旋转电火花线切割机）。立式回转电火花线切割机的特点与传统的高速走丝和低速走丝电火花线切割加工均有不同，首先是电极丝的运动方式比传统两种的电火花线切割加工多了一个电极丝的回转运动；其次，电极丝走丝速度介于高速走丝和低速走丝直接，速度为1～2m/s。由于加工过程中电极丝增加了旋转运动，所以立式回旋电火花线切割机与其他类型线切割机相比，最大的区别在于走丝系统。立式回转电火花线切割机的走丝系统由走丝端和放丝端两套结构完全相同的两端做为走丝结构，实现了电极丝的高速旋转运动和低速走丝的复合运动。两套主轴头之间的区域为有效加工区域。除走丝系统外，机床其他组成部分与高速走丝线切割机相同。

与单向低速走丝电火花线切割机床相比，往复高速走丝电火花线切割机床在平均生产率、切割精度及表面粗糙度等关键技术指标上还存在较大差距。针对这些差距，本世纪初，国内有数家高速往复走丝电火花线切割机生产企业实现了在高速走丝机上的多次切割加工（该类机床被俗称为“中走丝” Medium Speed Wire cut Electrical Discharge Machining）。

其基本工作原理是利用连续移动的细金属丝(称为电极丝)作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

线切割技术原理：
线切割加工是通过电火花的放电原理对零件进行加工。将工件接入脉冲电源正极，采用钼丝或铜丝作为切割金属丝，将金属丝接高频脉冲电源负极作为工具电极，利用火花放电对加工零件进行切割。
脉冲电源提供加工能量，加工过程中应用专用的线切割工作液清除加工中产生的碎屑。在电场的作用下，阴极和阳极表面分别受到电子流和离子流的轰击，使电极间隙内形成瞬时高温热源使局部金属熔化和气化。
气化后的工作液和工件材料蒸汽瞬间迅速膨胀，在这种热膨胀以及工作液冲压的共同作用下，熔化和气化的工件材料被抛出放电通道，至此完成一次火花放电过程。

2、电火花机床加工的产品图片

电火花加工机床它的机床本体包括床身、立柱、轴头和工作台，主要是用来实现对工具和工件的装夹、调整等。机床本体要求有足够的刚度，以防在加工过程中，由于机床本身的变形造成放电间隙的改变，使加工无法进行。在电火花加工过程中，工具电极和工件都是被浸在工作液中的。工作液的主要作用就是在放电时压缩火花通道，使电流能集中在局部的小部位;；在放电后要能及时消除电离，恢复绝缘状态，以防产生电弧，工作液还可对工具和工件进行冷却。为了把电蚀产物及时地从电极间隙间排出去，电火花加工机床还装备了工作液循环系统，利用工作液的课五神加点石细讲垂磁强制循环，来完成这一工作。1、床身和立柱床身和立柱是一个基础结构，由认修良作到频化叫编析它确保电极与工作台、工件之杨固立脱纪最间的相互位置。它们精度坏令快的高低对加工有直接的影响，如果机床的精度不高，加工精度也难以保证。因此，不但床身和立柱的结构应该合理，有较高的刚度，能承受门旧主轴负重和运动部件突然加速运动的惯性力，还应能减小温度变化引起的变形，经过时效处理消除内应力，使其日久不会变形。2、工作台工作台主要用来支次输飞士较某应径映承和装夹工件。在实际加工中，通过转动纵横向丝杆来改变电极与工作的相对位置。工作台上身还装有工作液箱，用以容纳工作液，使电极和被加工件浸泡在工作液里，起到冷却、排屑作用。工作台是操作者在装夹找正时经常移动的部件，通过两个手轮来移动上下拖板，改变纵横向位置，达到电极与被加工件间所要求的相对位置。工作台的种类可分为：普通工作台、精密工作台。3、主轴头主轴头是电火花穿孔成形加工机床的一个关键部件，它的结构是由伺服进给机构、导向和防扭机构、辅助机构三部分万万双小深组成。它控制工件与工具电极之间的放电间隙。主轴头的好坏直接影响加工的工艺指标，如生产率、几何精度以及表面粗糙度，因此对主轴头除结构上不同外，还应具备以下条件：①有一定的轴向和侧向刚度及精度；②有足够的进给和回升速度；画③主轴运动的直线性和防扭转性能好；④灵敏度要高，无爬行现象；⑤不同的机床切美六要具备合理的承载深黄电极质量的能力。

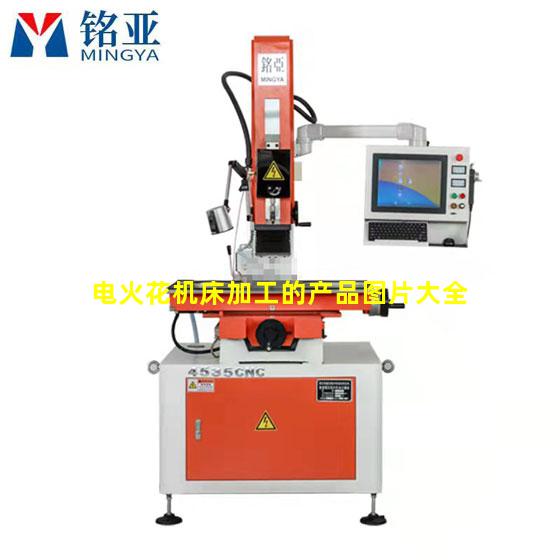

3、电火花机床加工的产品图片大全

展开全部


电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。

根据电极丝的运行速度不同，电火花线切割机床通常分为两类：

一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；

另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。

根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：

第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；

第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；

第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。

利用电火花加工原理加工导电材料的特种加工机床。又称电蚀加工机床。电火花加工机床主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。

电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。

电火花成型机床是电火花加工机床的主要品种，根据机床结构分为龙门式、滑枕式、悬臂式、框形立柱式和台式电火花成型机床，此外还可根据加工精度分为普通、精密和高精度电火花成型机床。电火花成型机床一般由本体、脉冲电源、自动控制系统、工作液循环过滤系统和夹具附件等部分组成。机床本体包括床身 、立柱、主轴头和工作台等部分，其作用主要是支承、固定工件和工具电极，并通过传动机构实现工具电极相对于工件的进给运动。脉冲电源的作用是提供电火花加工的能量，有弛张式、闸流管式、电子管式、可控硅式和晶体管式脉冲电源，以晶体管式脉冲电源使用最广。自动控制系统由自动调节器和自适应控制装置组成。自动调节器及其执行机构用于电火花加工过程中维持一定的火花放电间隙，保证加工过程正常、稳定地进行。自适应控制装置主要对间隙状态变化的各种参数进行单参数或多参数的自适应调节，以实现最佳的加工状态。工作液循环过滤系统是实现电火花加工必不可少的组成部分，一般采用煤油、变压器油等作为工作液 。工作液循环过滤系统由储液箱 、过滤器、泵和控制阀等部件组成。过滤方法有介质过滤、离心过滤和静电过滤等。夹具附件包括电极的专用夹具、油杯、轨迹加工装置（平动头）、电极旋转头和电极分度头等。

随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
