关于数控电火花微孔机床的用途内容导航：
1、数控电火花微孔机床的用途
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。
根据电极丝的运行速度不同，电火花线切割机床通常分为两类：
一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；
另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。
根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：
第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；
第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；
第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。
利用电火花加工原理加工导电材料的特种加工机床。又称电蚀加工机床。电火花加工机床主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。
电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。
电火花成型机床是电火花加工机床的主要品种，根据机床结构分为龙门式、滑枕式、悬臂式、框形立柱式和台式电火花成型机床，此外还可根据加工精度分为普通、精密和高精度电火花成型机床。电火花成型机床一般由本体、脉冲电源、自动控制系统、工作液循环过滤系统和夹具附件等部分组成。机床本体包括床身 、立柱、主轴头和工作台等部分，其作用主要是支承、固定工件和工具电极，并通过传动机构实现工具电极相对于工件的进给运动。脉冲电源的作用是提供电火花加工的能量，有弛张式、闸流管式、电子管式、可控硅式和晶体管式脉冲电源，以晶体管式脉冲电源使用最广。自动控制系统由自动调节器和自适应控制装置组成。自动调节器及其执行机构用于电火花加工过程中维持一定的火花放电间隙，保证加工过程正常、稳定地进行。自适应控制装置主要对间隙状态变化的各种参数进行单参数或多参数的自适应调节，以实现最佳的加工状态。工作液循环过滤系统是实现电火花加工必不可少的组成部分，一般采用煤油、变压器油等作为工作液 。工作液循环过滤系统由储液箱 、过滤器、泵和控制阀等部件组成。过滤方法有介质过滤、离心过滤和静电过滤等。夹具附件包括电极的专用夹具、油杯、轨迹加工装置（平动头）、电极旋转头和电极分度头等。
随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
参考资料：
百度--知道--百科
2、数控电火花微孔机床的用途是什么
电火花加工实训总结
零件加工设备的概述：
电火花线切割机床，型号：DK7725B；工作台最大行程：250X320mm；最大加工厚度：200mm。该型号属于中速走丝，走丝速度：4，6，8，12m/s，最高切割速度：100mm2/min；
最大切割锥度：6度；承载重量：150KG；电极丝直径范围：0.12-0.2mm；加工面粗糙度：Ra<1.0чm。
电火花线切割机床由工作台、走丝机构、供液系统、脉冲电源和控制系统等五大部分组成。电火花线切割加工的基本原理是利用移动的细金属导线（钼丝）做电极对工件进行脉冲火花放电、切割成型的。
高速电火花小孔加工机床，型号：DD703F；工作台最大行程：200X300mm；最大穿孔厚度：250mm。高速电火花小孔机床由六部分组成：电气柜、坐标工作台、主轴头、旋转头、高压工作液系统、光栅数显装置。高速电火花小孔加工的原理与特点：电极采用铜管，铜管旋转或不旋转，管内通入高压水，铜管与工作之间放电，高压水起到介质、冷却及快速将放电蚀除物排出的作用。由于在高压水的作用下能够快速将蚀除物从深小孔中排出，所以放电状态良好，加工效率高。加工孔径为直径0.3到直径3mm。
精密单轴数控电火花成形机，型号：HCD300CZK；工作台工作面宽度：350mm；工作台工作面长度：630mm；电火花成形加工机床主要包括主机、电源箱、工作液循环过滤系统及附件等。
二、零件加工工艺的制定：
电火花线切割
电火花线切割加工一般可分以下四个步骤：
A、工件图纸的审核与分析
a、图纸的分析与方案确定
b、凹角和尖角的切割加工的要点
c、合理选用表面粗糙度和加工精度
d、合理选用工件材料和热处理
B、编制加工程序
a、编程前的准备（确定间隙补偿量、程序的起点及走向的选择）
b、确定加工间隔和过渡圆半径
c、计算与编写加工程序
d、校对程序
C、工件的加工
a、加工前的准备
b、工件的找正
c、电极丝初始位置的确定
d、切割加工
D、工件的检验
a、尺寸精度和配合间隔的检验
b、表面粗糙度的检验
三、电火花线切割机床、高速电火花小孔加工机床、精密单轴数控电火花成形机在模具行业的运用：
1、电火花线切割机床：适用于各种形状的冲模，调整不同的间隙补偿量，只需一次编程就可以切割凸模、凸模固定板、凹模及卸料板等，模具配合间隙、加工精度通常都能达到要求。此外，还加工挤压模、粉末冶金模、弯曲模、塑压模等通常带锥度的模具。
A、数控电火花线切割在动模和定模加工中的应用
在塑料模具中，动模和定模是塑料模具的主要组成部分。动模也称型芯或凸模，是成型塑件内表面的模具零件，多装在注塑机的动模板上。定模也称型腔或凹模，是成型塑件外表面的模具零件，多装在注塑机的定模板上。动模和定模通常都要经过淬火处理，硬度极高，一般加工方法难以加工，特别是小孔与异型孔。数控电火花线切割在动模加工中的应用常有镶件孔、顶针孔、司筒孔、斜顶孔等的加工。在定模加工中的应用常有镶件孔、镶针孔等的加工。
B、数控电火花线切割在工具电极加工中的应用
在塑料模具中，特别是动模、定模有许多微小的地方刀具不宜加工，或者形状较复杂的面，这时就需要制作工具电极，采用电火花成型加工。工具电极苦有细异形孔、窄缝和复杂斜面的型柱、型孔，刀具不宜加工，就必须使用数控电火花线切割机床进行切割成形。由于铣刀总存在着半径R，在要求尖角的模具中，电极也常常要用数控电火花线切割进行清角。清角加工充分利用了电极丝R小，可变锥度大的优点。
C、数控电火花线切割在零配件加工中的应用
数控电火花线切割在零配件加工中的应用常有：动模定模镶件、斜顶、滑块、销钉孔、以及一些耐磨板、压板压条等。零配件加工时常常也考虑配合间隙，一般取值的规则是将镶孔割大0.003～0.005MM，而镶件照正常数据加工。或者在不知镶孔大小的情况下将镶件单边放大0.003～0.008MM，以免镶件过小不能使用。在斜度镶件加工时，底部顶部一般都放长1MM左右。因为在装配时可以把镶件装得很紧，不留一点缝隙，多余的部分可以用铣刀或钞轮加工去掉。
D、数控电火花线切割在斜导柱孔加工中的应用方法
斜导柱是抽芯滑块中的一个零件，斜导柱孔也就是导柱斜向通过的通道。由于是圆孔，又有单向斜度，常是线切割加工中的难题。斜导柱孔简单加工方法是用辅助夹具进行辅正加工，采用一条边线碰数或画线取数加工，故该方法加工精度低不准确，采用软件分析处理才是较合理的加工方案。在编程取数时切记要小心，在它的程式面上是一个椭圆，而不是一个标准圆。它的程式上实际上就是两个椭圆的上下异形程式。
E、数控电火花线切割在斜顶孔加工中的应用方法
斜顶也是塑料模中常见的一零件，它常常是成对的在动模左右两边出现。斜顶孔也就是斜顶顶出的通道。斜顶孔一般都有斜度，而且它的斜度是两边同向而斜，两边为直身，不同于一般的斜度工件加工。
2、高速电火花小孔加工机床：做模具顶针板的顶针小孔，零件的销孔，线切割穿丝预孔深径比很大的小孔等。
3、精密单轴数控电火花成形机：适用于型腔模的加工，型腔模包括冲模、拉丝模、锻模、压铸模、胶木模、塑料模、挤压模等，能按要求加工出复杂的型腔。加工花纹模具、注塑模、精锻模具，加工各种形状复杂型孔、型腔零件，包括加工圆孔、方孔、多边孔、异形孔、曲线孔、螺纹孔、微孔、深孔，及各种型面的型腔工件。
因此，电火花始终模具加工的利器，广泛应用于动模、定模、电极以及零配件。在特殊加工场合，只要能编制出正确的数控程式，电火花定会在模具加工中发挥出越来越重要的作用。
四、总结
此次的电火花加工实训，让我们了解到电火花的一些知识，了解到电火花的应用范围广，电火花的加工原理、加工特点。掌握电火花线切割机床、高速电火花小孔加工机床、精密单轴数控电火花成形机的基本操作和编程。此次的实训也让我们对模具生产有了新的认识，让我们有了贴近实际的经验。
五、参考文献：
现代加工技术丛书——电火花加工技术（曹凤国 主编、化学工业出版社）
现在加工技术（张辽远 主编、机械工业出版社）
六、附程序格式表
零
件
图
序号 加工内容 3B格式程序 备 注
1 引入线 B002900B000241B002900GXL1
2 斜线 B005100B005100B005100GXL4
3 圆弧 B005000B005141B004130GYSR2
4 斜线 B005070B005071B005071GYL4
5 斜线 B005070B005071B005071GYL3
6 圆弧 B005071B005071B010071GXSR4
7 斜线 B005100B005100B005100GXL3
8 直线 B0B0B020482GYL2
9 引出线 B002900B00241B002900GXL3

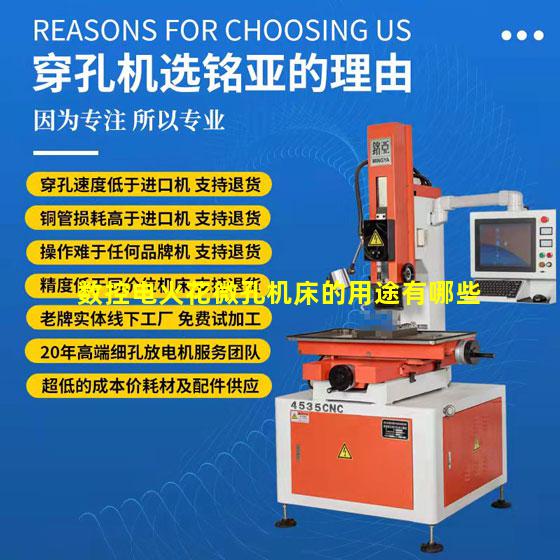

3、数控电火花微孔机床的用途有哪些
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。电火花线切割加工主要用于模具制造，在样板、凸轮、成形刀具、精密细小零件和特殊材料的加工中也得到日益广泛的应用。此外，在试制电机、电器等产品时，可直接用线切割加工某些零件，省去制造冲压模具的时间，缩短试制周期。
线切割主要应用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60%以上。
