1、电火花穿孔机床设计
火花机原理都一样
电火花穿孔机也称电火花打孔机、电火花小孔机、电火花细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。与电火花线切割机床、成型机不同的是，它电脉冲的电极是空心铜棒，介质从铜棒孔中间的细孔穿过，起冷却和排屑作用。电极与金属间放电产生高温腐蚀金属达到穿孔的目的，用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。最小可加工0.015mm的小孔，也可加工带有锥度的小孔，被广泛使用在精密模具加工中，一般被当作电火花线切割机床的配套设备，用于电火花线切割加工的穿丝孔、化纤喷丝头、喷丝板的喷丝孔、滤板、筛板的群孔、发动机叶片、缸体的散热孔、液压、气动阀体的油路、气路孔等。 穿孔机根据应用的介质不同大致分为两种，一种是液体穿孔机，由于液体加工时要通过铜棒小孔，可能堵塞铜棒小孔，所以最小可加工0.15mm的细孔！深度也只能加工20mm。是普遍应用的，另外一种是气体穿孔机，经过铜棒小孔的介质采用的是气体，所以不易被堵塞，可加工更精密的小孔！
电火花成型机床的分类方法：电火花放电加工按工具电极和工件的互相运动关系不同可以分为电火花穿孔成型加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字。 电火花成型机床有那几部分组成?电火花线切割加工机床有那几部分组成? 电火花成形机床的组成部分有：床身、立柱、工作台及轴头等主机部分;液压泵、过滤器、各种控制阀、管道等工作液循环过滤系统;脉冲电源、伺服进给系统和其他电气系统等电源箱部分。 电火花线切割加工机床由机床机械部分、脉冲电源、控制系统、工作液循环系统和机床附件等部件组成。

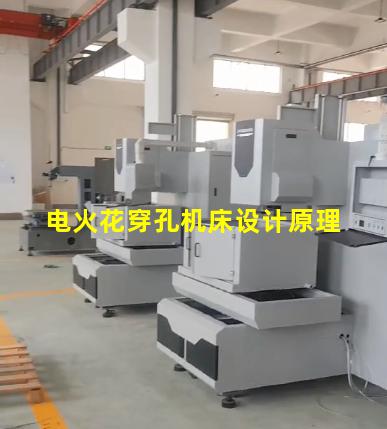

2、电火花穿孔机床设计原理
答案：正确
3、电火花穿孔机床设计规范
电极ф8mm，E293 电极ф4mm，E250 （a）中加工 (b)中精加工 电极ф4mm，E250 电极ф4mm，E200 (c)中精加工 (d)精加工 图2 电火花中、精铣削加工刀具路径 在图2d中左下角有一块粉红色的残留区域（在曲面曲率较大凹处），该区域端刀无法深入，因此在精加工之后还需要再用ф4mm指状R刀电极进行最后的光整和去残留加工。 另外，在同一加工余量条件下，工艺上还要求生成反向刀具路径，进行反向铣削加工，消除前一道工序正向加工时因电极损耗而产生的阶梯波浪面，以提高表面形状精度。 2 电极损耗补偿对策 2.1 电极损耗的影响 在数控电火花铣削加工过程中，放电一般发生在电极端部前沿尖角处，电流密度较大，放电集中度高，存在着较严重的电极损耗现象。在加工的开始阶段，工件材料去除量较大；在加工的末尾阶段，工件材料去除量最小，因此实际加工面是一个“斜坡面”，如图3A表面所示。在A表面与B表面之间是本道工序的未加工区。显而易见，电极损耗影响加工精度。 电极补偿过量面C 无电极损耗理想加工面B 没有补偿的加工面A h1当前层厚度 h2下一层厚度 图3 电极损耗补偿控制参考面 2.2 电极损耗补偿的目的 一方面可控制每一层铣削加工的尺寸及形状精度，另一方面还可给下一层铣削加工减少加工余量累计负担。电极损耗补偿值的给定应按不过度补偿为原则，即其值应小于本层加工量与下一层加工余量之和。 2.3 电极损耗补偿计算的方法 沿曲面铣削加工时按直线方式生成加工路径，所有程序段都是空间微直线段，假设在加工路径相对较长的条件下，电极损耗沿路程均匀分布，其补偿值沿轨迹，按路程均匀递增补偿到每段空间直线终点上，那么电极损耗补偿值在第i程序段的值为： △i=(△/∑Lk)·(∑j=0→iLj) 式中：△i为第i程序段的电极损耗补偿值；△为当前层铣削加工电极损耗预估值；∑Lk为当前层总的加工路径长；∑j=0→iLj为电极在第i程序段已走过的加工路径长。 △值与电参数和加工路径长度有关，主要用于电火花中、精加工；超精加工时其值设为零。 △i值用于第i程序段的电极损耗Z轴方向的补偿值，是用离线补偿计算法得到的。 3 电火花曲面铣削加工工艺实验 工艺实验在RobForm30三轴数控电火花成形机上进行，用UG软件造型、生成加工路径文件，选用专家系统生成的加工余量和电参数，再经电极损耗补偿处理，生成数控电火花铣削加工程序代码。 表1 是实验选用的加工参数。在精加工中去除的工件材料厚0.016mm,而预估电极损耗△取值0.05～0.07mm（实验值），实际的加工路径总长约为45000.00mm，如按理论计算，每100mm长得到0.10～0.16μm的补偿，18000条程序平均每条得到0.0025～0.0038μm的补偿，因此，如果按规格化计算，那么只有刀具加工很长一段距离之后，刀具电极才会作出实际意义上的补偿，真正作出实际意义上补偿的程序段比例很低。 表1 电火花铣削加工参 mm 加工类型 加工余量 电参数 电极补偿 粗加工 粗加工 中加工 中精加工 精加工 超精加工 0.800 E383 0.500 0.400 E373 0.250 0.200 E293 0.100 0.150 E250 0.075 0.134 E220 0.050～0.070 0.122 E200 0 注：电参数采用RobForm30电火花成形机规准。 粗加工时电极补偿视具体情况而定，首先选择补偿方式加工，补偿取值一般小于加工余量，如果电极损耗较大，电极端面圆角过大，此时应更换电极，Z轴重新对零位后，再进行加工。超精加工时只需生成正、反向加工刀具路径，来回打光打抛曲面。实验中还加入了轮廓加工、残余加工、修边，并考虑了加工精度设置、最大微直线段长度设置等内容。 电极制作部分是一个比较重要的环节，故自制了机上修磨装置，依据铣床刀具工具磨原理，设计有“电碰”定位基准，可精确定位，可修整电极圆柱面，也可修整电极端部球面。但由于铜电极在机械力作用下容易变形让刀，因此只成功修整了φ5～8mm指状棒电极。
电火花加工的应用
电火花加工主要用于模具生产中的型孔、型腔加工，已成为模具制造业的主导加工方法，推动了模具行业的技术进步。电火花加工零件的数量在3000件以下时，比模具冲压零件在经济上更加合理。按工艺过程中工具与工件相对运动的特点和用途不同，电火花加工可大体分为：电火花成形加工、电火花线切割加工、电火花磨削加工、电火花展成加工、非金属电火花加工和电火花表面强化等。
(1)电火花成形加工 该方法是通过工具电极相对于工件作进给运动，将工件电极的形状和尺寸复制在工件上，从而加工出所需要的零件。它包括电火花型腔加工和穿孔加工两种。电火花型腔加工主要用于加工各类热锻模、压铸模、挤压模、塑料模和胶木膜的型腔。电火花穿孔加工主要用于型孔(圆孔、方孔、多边形孔、异形孔)、曲线孔(弯孔、螺旋孔)、小孔和微孔的加工。近年来，为了解决小孔加工中电极截面小、易变形、孔的深径比大、排屑困难等问题，在电火花穿孔加工中发展了高速小孔加工，取得良好的社会经济效益。
(2)电火花线切割加工 该方法是利用移动的细金属丝作工具电极，按预定的轨迹进行脉冲放电切割。按金属丝电极移动的速度大小分为高速走丝和低速走丝线切割。我国普通采用高速走丝线切割，近年来正在发展低速走丝线切割，高速走丝时，金属丝电极是直径为φ0.02～φ0.3mm的高强度钼丝，往复运动速度为8～10m／s。低速走丝时，多采用铜丝，线电极以小于0.2m/s的速度作单方向低速运动。线切割时，电极丝不断移动，其损耗很小，因而加工精度较高。其平均加工精度可达0.0lmm，大大高于电火花成形加工。表面粗糙度Ra值可达1.6或更小。
