数控电火花线切割机床构造，数控电火花线切割机床特点，操作数控电火花线切割机床
关于数控电火花线切割机床构造内容导航：

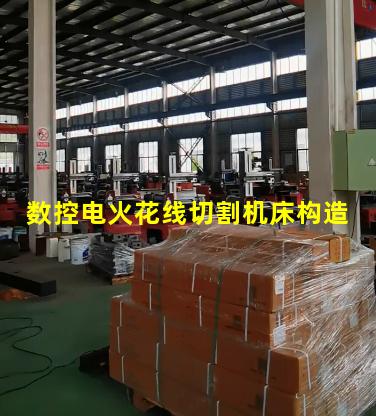

1、数控电火花线切割机床构造
数控机床一般由输入介质、人机交互设备、计算机数控装置、进给伺服驱动系统、主轴伺服驱动系统、辅助控制装置、反馈装置和适应控制装置等部分组成。 在数控加工中，数控铣削加工最为复杂，需解决的问题也最多。除数控铣削加工之外的数控线切割、数控电火花成型、数控车削、数控磨削等的数控编程各有其特点，伺服系统的作用是把来自数控装置的脉冲信
号转换成机床移动部件的运动。具体有以下部分构成：数控机床的构造
科耐德机电设备是一家专业从事代理销售国内外中大型，重型名优机床设备以及各种机床设备安装、维修、数控化改造、各种数控专用机床的设计与制造
1、操作面板
它是操作人员与数控装置进行信息交流的工具。
2、控制介质与输入输出设备
控制介质是记录零件加工程序的媒介
输入输出设备是cnc系统与外部设备进行交互装置。交互的信息通常是零件加工程序。即将编制好的记录在控制介质上的零件加工程序输入cnc系统或将调试好了的零件加工程序通过输出设备存放或记录在相应的控制介质上。
3、
cnc装置(cnc单元)
组成：计算机系统、位置控制板、plc接口板，通讯接口板、特殊功能模块以及相应的控制软件。
作用：根据输入的零件加工程序进行相应的处理（如运动轨迹处理、机床输入输出处理等），然后输出控制命令到相应的执行部件(伺服单元、驱动装置和plc等)，所有这些工作是由cnc装置内硬件和软件协调配合，合理组织，使整个系统有条不紊地进行工作的。cnc装置是cnc系统的核心
4、
伺服单元、驱动装置和测量装置
伺服单元和驱动装置
主轴伺服驱动装置和主轴电机
进给伺服驱动装置和进给电机
测量装置
位置和速度测量装置。以实现进给伺服系统的闭环控制。
作用
保证灵敏、准确地跟踪cnc装置指令：
进给运动指令：实现零件加工的成形运动（速度和位置控制）。
主轴运动指令，实现零件加工的切削运动（速度控制）
5、
plc、机床i/o电路和装置
plc
(programmable
logic
controller)：用于完成与逻辑运算有关顺序动作的i/o控制，它由硬件和软件组成；
机床i/o电路和装置：实现i/o控制的执行部件(由继电器、电磁阀、行程开关、接触器等组成的逻辑电路；
功能：
接受cnc的m、s、t指令，对其进行译码并转换成对应的控制信号，控制辅助装置完成机床相应的开关动作
接受操作面板和机床侧的i/o信号，送给cnc装置，经其处理后，输出指令控制cnc系统的工作状态和机床的动作。
二、数控机床机械部分：数控机床的主体，是实现制造加工的执行部件。
组成：由主运动部件、进给运动部件（工作台、拖板以及相应的传动机构）、支承件（立柱、床身等）以及特殊装置（刀具自动交换系统工件自动交换系统）和辅助装置（如排屑装置等）。

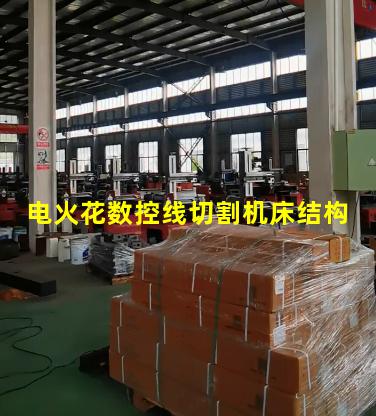

2、电火花数控线切割机床结构
DK77系列电火花数控线切割机床具有型号齐全、结构合理、刚性好、精度高等特点。 高精度：精度保持性高，机床精度可维持十年不变。 高性能：高效率低丝耗，可实现大电流快速无条纹切割，连续加工不断丝，保证真圆度过及直角位。 高可靠性：性能稳定，平均无故障率可达99%以上。 三维四轴联动，编控一体化，DXF图形文件直接读进编程，加工图形实时跟踪，工作轮廓三维造型，多种加工状态显示。 具有上下异形，等锥，变锥切割，分时切割，停电记忆，短路回退，断丝保护，靠边定位，模拟校验，自动停机，自动找中心，任意角度旋转，快速回零检查，特殊图形自动编程等二十多种功能
3、数控电火花线切割机床的基本加工原理
线切割基本工作原理是利用连续移动的细金属丝（称为线切割的电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。线切割主要用于加工各种形状复杂和精密细小的工件，例如线切割可以加工冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、线切割还可以加工各种微细孔槽、窄缝、任意曲线等.线切割有许多无可比拟的优点，比如：线切割具有加工余量小、线切割具有加工精度高、线切割具有生产周期短、线切割具有制造成本低等突出优点，线切割已在生产中获得广泛的应用。 电火花线切割加工能正常运行，必须具备下列条件：
1、钼丝与工件的被加工表面之间必须保持一定间隙，间隙的宽度由工作电压 、加工量等加工条件而定。
2、电火花线切割机床加工时，必须在有一定绝缘性能的液体介质中进行，如煤油、皂化油、去离子水等，要求教高绝缘性是为了利于产生脉冲性的火花放电，液体介质还有排除间隙内电蚀产物和冷却电极作用。钼丝和工件被加工表面之间保持一定间隙，如果间隙过大，极间电压不能击穿极间介质，则不能产生电火花放电；如果间隙过小，则容易形成短路连接，也不能产生电火花放电。
3、必须采用脉冲电源，即火花放电必须是脉冲性、间歇性。在脉冲间隔内，使间隙介质消除电离，使下一个脉冲能在两极间击穿放电。
线切割是一种电加工机床,靠钼丝通过电腐蚀切割金属(特别是硬材料、行状复杂零件）。
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。
根据电极丝的运行速度不同，电火花线切割机床通常分为两类：一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。
根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；另一种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；再一种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外95％以上的电火花线切割机床都已采用数控化。
线切割属电加工范畴,是由前苏联人发明的,我国是第一个用于工业生产的国家,当时由复但大学和官渡区长风机械厂合作生产的这是最早的机型叫复旦型,我们国内在此基础上发展了快走丝系统(HS).欧美和日本发展了慢走系统(LS).
主要区别是1,电极丝我国采用钨钼合金丝,国外采用黄铜丝; 2,我国采用皂化工作液,国外采用去离子水; 3,我国的走丝速度为11米/秒左右,国外为3~5米/分, 4,我们的电极丝是重复利用的直到断丝为至,国外是走过后不再重用, 5,我们的精度不如国外高.
它利用电蚀加工原理，采用金属导线（钼丝）作为工具电极切割工件。可按要求自动切割任意角度的直线和圆弧。主要加工硬质合金，淬火钢等，还有难以加工的细缝或形状复杂的零件。
