电火花小孔机数控系统，微孔火花机，电火花小孔加工机床原理

关于电火花小孔机数控系统内容导航：

1、电火花小孔机数控系统
2、电火花小孔机数控系统原理图
3、电火花小孔加工机

1、电火花小孔机数控系统

火花机原理都一样
电火花穿孔机也称电火花打孔机、电火花小孔机、电火花细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。与电火花线切割机床、成型机不同的是，它电脉冲的电极是空心铜棒，介质从铜棒孔中间的细孔穿过，起冷却和排屑作用。电极与金属间放电产生高温腐蚀金属达到穿孔的目的，用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。最小可加工0.015mm的小孔，也可加工带有锥度的小孔，被广泛使用在精密模具加工中，一般被当作电火花线切割机床的配套设备，用于电火花线切割加工的穿丝孔、化纤喷丝头、喷丝板的喷丝孔、滤板、筛板的群孔、发动机叶片、缸体的散热孔、液压、气动阀体的油路、气路孔等。穿孔机根据应用的介质不同大致分为两种，一种是液体穿孔机，由于液体加工时要通过铜棒小孔，可能堵塞铜棒小孔，所以最小可加工0.15mm的细孔！深度也只能加工20mm。是普遍应用的，另外一种是气体穿孔机，经过铜棒小孔的介质采用的是气体，所以不易被堵塞，可加工更精密的小孔！

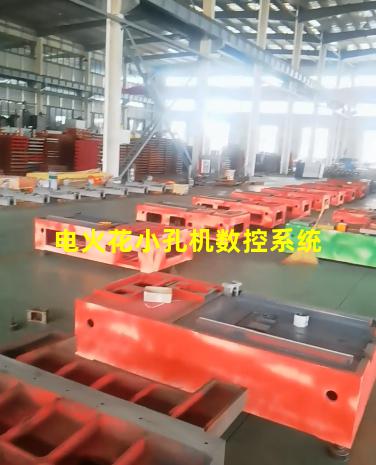

电火花小孔机数控系统

电火花成型机床的分类方法：电火花放电加工按工具电极和工件的互相运动关系不同可以分为电火花穿孔成型加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字。电火花成型机床有那几部分组成?电火花线切割加工机床有那几部分组成? 电火花成形机床的组成部分有：床身、立柱、工作台及轴头等主机部分;液压泵、过滤器、各种控制阀、管道等工作液循环过滤系统;脉冲电源、伺服进给系统和其他电气系统等电源箱部分。电火花线切割加工机床由机床机械部分、脉冲电源、控制系统、工作液循环系统和机床附件等部件组成。

2、电火花小孔机数控系统原理图

电火花小孔机按国家标准命名法的话为D703，一般厂家会在D703后面加上字母来表示各种型号的区别。以中航长风生产的电火花小孔机为例，D703G型为标准型，D703H型为大台面、大行程，D703Z型为精密出口型的。国内知名厂家由:中航长风、宝玛数控、中特、金马等(排名不分先后)。
电火花小孔机数控系统原理图
