低速走丝数控电火花线切割机床的应用，数控电火花快走丝线切割机床一般使用钨丝，简述数控高速走丝电火花线切割加工一个零件的基本过程
关于低速走丝数控电火花线切割机床的应用内容导航：

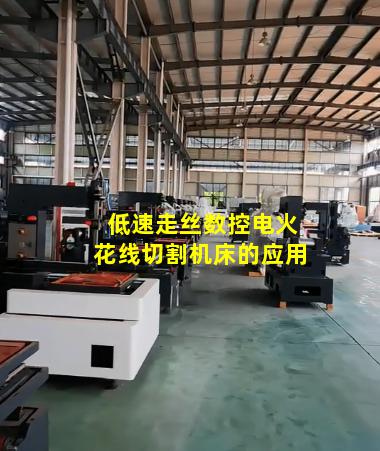

1、低速走丝数控电火花线切割机床的应用
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。
根据电极丝的运行速度不同，电火花线切割机床通常分为两类：
一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；
另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。
根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：
第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；
第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；
第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。
利用电火花加工原理加工导电材料的特种加工机床。又称电蚀加工机床。电火花加工机床主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。
电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。
电火花成型机床是电火花加工机床的主要品种，根据机床结构分为龙门式、滑枕式、悬臂式、框形立柱式和台式电火花成型机床，此外还可根据加工精度分为普通、精密和高精度电火花成型机床。电火花成型机床一般由本体、脉冲电源、自动控制系统、工作液循环过滤系统和夹具附件等部分组成。机床本体包括床身 、立柱、主轴头和工作台等部分，其作用主要是支承、固定工件和工具电极，并通过传动机构实现工具电极相对于工件的进给运动。脉冲电源的作用是提供电火花加工的能量，有弛张式、闸流管式、电子管式、可控硅式和晶体管式脉冲电源，以晶体管式脉冲电源使用最广。自动控制系统由自动调节器和自适应控制装置组成。自动调节器及其执行机构用于电火花加工过程中维持一定的火花放电间隙，保证加工过程正常、稳定地进行。自适应控制装置主要对间隙状态变化的各种参数进行单参数或多参数的自适应调节，以实现最佳的加工状态。工作液循环过滤系统是实现电火花加工必不可少的组成部分，一般采用煤油、变压器油等作为工作液 。工作液循环过滤系统由储液箱 、过滤器、泵和控制阀等部件组成。过滤方法有介质过滤、离心过滤和静电过滤等。夹具附件包括电极的专用夹具、油杯、轨迹加工装置（平动头）、电极旋转头和电极分度头等。
随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
参考资料：
百度--知道--百科

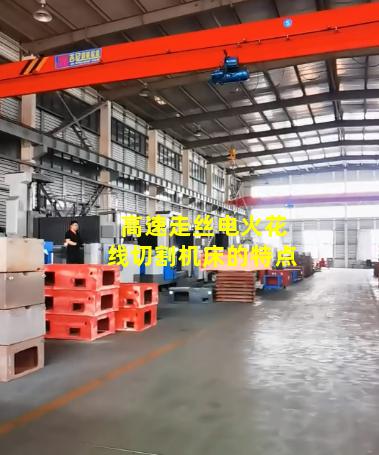

2、高速走丝电火花线切割机床的特点
快走丝在专业术语中叫做：高速往复走丝电火花线切割机
慢走丝在专业术语中叫做：低速单向走丝电火花线切割机
二者的特点：
往复走丝电火花线切割机床的走丝速度为6～12 m/s，产品的最大特点是具有1.5度锥度切割功能，加工厚度可超过1000mm以上，，应用于各类中低档模具制造和特殊零件加工，成为我国数控机床中应用最广泛的机种之一。但由于往复走丝线切割机床不能对电极丝实施恒张力控制，故电极丝抖动大，在加工过程中易断丝。由于电级丝是往复使用，所以会造成电极丝损耗，加工精度和表面质量降低。
低速走丝线切割机电极丝以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质，使电极与被加工物之间发生火花放电，并彼此被消耗、腐蚀，在工件表面上电蚀出无数的小坑，通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。目前精度可达0.001mm级，表面质量也接近磨削水平。电极丝放电后不再使用，而且采用无电阻防电解电源，一般均带有自动穿丝和恒张力装置。工作平稳、均匀、抖动小、加工精度高、表面质量好，但不宜加工大厚度工件。由于机床结构精密，技术含量高，机床价格高，因此使用成本也高。
3、数控电火花快走丝线切割机床
一、运丝筒不换向或运丝筒冲出。
运丝筒不换向是由于丝筒换向开关SQ1或SQ2故障，FU4、FU5其一烧坏使丝筒电机缺相，继电器KA1触点接触不良使丝筒电机缺相等几个原因造成。丝筒冲出是在运丝筒电机不换向且限位开关SQ3未断开所至。
二、运丝筒不运转或断丝后不停转。
此故障原因有多种情况，故障分析较复杂，且若断丝以后丝筒不停转将会使钼丝绕乱而造成不必要的损失。分析可知若电源和接触器KM2无故障，运丝筒启停是由SB1、KA3、SQ3、SB3、SB4触点决定，SB1、SB3、SB4是常闭或常开按钮，SQ3是限位开关，故障容易排除。
1、电极丝的选择
电极丝应具有良好的
导电性和抗电蚀性,抗拉强度高、材质均匀。常用电极丝有钼丝、钨丝、黄铜丝和包芯丝等。钨丝抗拉强度高，直径在(0.03～0.1mm)范围内，一般用于各种窄缝的精加工，但价格昂贵。黄铜丝适合于慢速加工，加工表面粗糙度和平直度较好，蚀屑附着少，但抗拉强度差，损耗大，直径在0.1～0.3mm范围内，一般用于慢速单向走丝加工。钼丝抗拉强度高，适于快速走丝加工，所以我国快速走丝机床大都选用钼丝作电极丝，直径在0.08～0.2mm范围内。
电极丝直径的选择应根据切缝宽窄、工件厚度和拐角尺寸大小来选择。若加工带尖角、窄缝的小型模具宜选用较细的电极丝；若加工大厚度工件或大电流切割时应选较粗的电极丝。电极丝的主要类型、规格如下：
钼丝直径：0.08～0.2mm ；
钨丝直径： 0.03～0.1mm ；
黄铜丝直径：0.1～0.3mm ；
包芯丝直径：0.1～0.3mm 。
2、穿丝孔和电极丝切入位置的选择
穿丝孔是电极丝相对工件运动的起点，同时也是程序执行的起点，一般选在工件上的基准点处。为缩短开始切割时的切入长度，穿丝孔也可选在距离型孔边缘2~5mm处，如图6.8a所示。加工凸模时，为减小变形，电极丝切割时的运动轨迹与边缘的距离应大于5mm
2）火花法
如图6.10所示，移动工作台使工件的基准面逐渐靠近电极丝，在出现火花的瞬时，记下工作台的相应坐标值，再根据放电间隙推算电极丝中心的坐标。此法简单易行，但往往因电极丝靠近基准面时产生的放电间隙，与正常切割条件下的放电间隙不完全相同而产生误差。
提供机器的具体型号和生产厂家,市面上一般都可找到相应的储丝筒,祝你好运!
运丝筒故障主要有运丝筒不换向或丝筒冲出，运丝筒不运转或断丝后不停转。
一、运丝筒不换向或运丝筒冲出。
运丝筒不换向是由于丝筒换向开关SQ1或SQ2故障，FU4、FU5其一烧坏使丝筒电机缺相，继电器KA1触点接触不良使丝筒电机缺相等几个原因造成。丝筒冲出是在运丝筒电机不换向且限位开关SQ3未断开所至。
二、运丝筒不运转或断丝后不停转。
此故障原因有多种情况，故障分析较复杂，且若断丝以后丝筒不停转将会使钼丝绕乱而造成不必要的损失。分析可知若电源和接触器KM2无故障，运丝筒启停是由SB1、KA3、SQ3、SB3、SB4触点决定，SB1、SB3、SB4是常闭或常开按钮，SQ3是限位开关，故障容易排除。
力锐数控线切割机床厂家这里主要分析一下常闭触点KA3。中间继电器KA3是起断丝停机的作用，由断丝保护控制板上继电器K2的常开触点K2控制，继电器K2的通断由晶体管T1通断控制，而断控开关和钼丝的通断又控制T1的通断。当断控开关和钼丝断开时，T1基极电位升高T1饱和导通,继电器K2线圈得电。常闭触点K2闭合使继电器KA3线圈得电，KA3常闭触点断开，接触器KM2线圈断电，丝筒停转。若穿上丝后断控开关闭合时丝筒运转正常，断控开关断开则不运转，这是钼丝在短路块与导电块之间接触不良或连接短路块的导线断路造成的，将故障排除即可。如果断控开关断开，未穿丝时丝筒仍可启动运行，须察看常开触点K2两端(点26和点27)之间电压;电压为零则是FU8或KA3故障(即K2已闭合)，不为零(即K2断开)则是断丝保护控制板故障或钼丝短路块与导电块之间短路
