线切割机如何更换钼丝这个问题很难说清楚的，主要注意安全。1，首先你得把以前的废钼丝人工清理掉，2，你的丝筒马达有变频控制吗？有就最好放最慢速度，安全点，3，手动启动丝筒，让丝筒往控制面板方向转到理想位置，然后把新钼丝固定在丝筒靠马达那一边，4，固定钼丝盘在线架上，然后控制好行程方向，启动丝筒就可以安装新钼丝了。。。

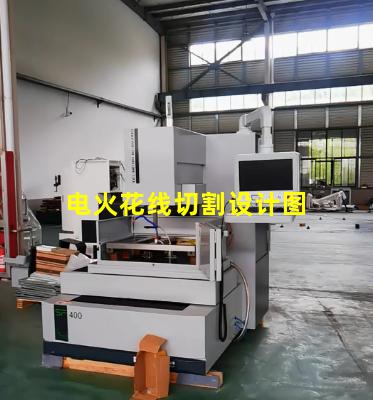

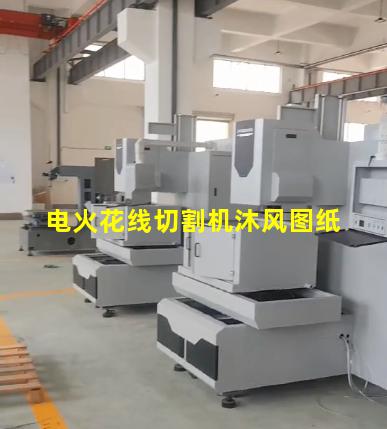

3、电火花线切割设计图
1.在电火花线切割加工前应了解在基本尺寸上，凸模一般是增加，凹模一般是减少这一知识。
2.间隙计算是按配合间隙计算的。现有基本尺寸，在基本尺寸上切割时再加减。电火花线切割加工凸模和凹模计算方法在道理上是不同，凸模钼丝走在外侧，凹模钼丝走在内侧。根据实际配合间隙得大小增加或减少补偿间隙。在基本尺寸上，凸模一般是增加，凹模一般是减少。
3.一切为二一般是指切得模具中得废料可以做为模具使用。也就是说，切割间隙正好是模具配合间隙。也叫废料利用。
4.电火花线切割在切工件时，如果按照图纸尺寸走下来，凸模就会一圈小一个钼丝的直径+0.01mm的放电间隙，凹模一圈就会加大一个钼丝的直径+0.01的放电间隙，所以要进行补偿，切凸模时单边加半个钼丝直径+0.01mm放电间隙，切凹模时单边减半个钼丝直径+0.01mm放电间隙。
配合模具的配合间隙根据具体要求。
一般是0.01--0.025，和材料的薄厚有关系，这主要是因为加工速度的关系，我的经验是调频越高速度越快间隙就越小，反之则相反。
但是间隙你问别人是没有用的，因为机床，电参数，工作液----不可能完全一样，而这些都和间隙有关。
所以你要自己试割一下，比方说你不打偏移量割一个10x10的方（钼丝直径0.18），割完后量下来是9.8x9.8，这样单边放电间隙就是0.01（10-0.18-0.02）。
试好放电间隙后凹凸模的偏移量，可根据放点间隙和配合松紧要求确定。
比方说零配合偏移量=0.09+0.01=0.1。
不过快走丝很难说，在试割确定发电间隙时，可能隔出来会大于10x10，这样放电间隙就是负的了。呵呵，这种情况有些机器有可能会出现哦
一个最简单的算法! (钼丝直径+0.02)/2 要是是加大的话就是(钼丝直径+0.02+x)/2 x表示双边放大大的数值 要缩小的话就(钼丝直径+0.02-x)/2
加工模具时间隙补偿量的确定方法
加工模具时，除了考虑单边间隙补偿量外，还应考虑凸模与凹模之间的配合间隙。
举例说明：加工凸模、凹模、固定板、卸料版间隙补偿量的确定方法
加工模具时，除了考虑单边间隙补偿量外，还应考虑凸模与凹模之间的配合间隙。
举例说明：凸模、凹模、固定板、卸料版间隙补偿量的确定方法
已知：钼丝半径 = 0.06㎜，单边放电间隙 = 0.01㎜，配合间隙 =0.015㎜，固定板应比凸模小0.01，卸料版应比凸模大0.02。
1.加工冲孔模具：
在冲孔模具设计中，产品尺寸由凸模决定。所以在加工模具时，凸模按产品尺寸加工，配合间隙在凹模上扣除。
f凸 = 钼丝半径 + 单边放电间隙 = 0.06 + 0.01 = 0.07
f凹= 钼丝半径 + 单边放电间隙 - 配合间隙 =0.06 + 0.01- 0.015 = 0.055
f固 = 钼丝半径 + 单边放电间隙 + f固 = 0.06 + 0.01+ 0.01= 0.08
f卸 = 钼丝半径 + 单边放电间隙 - f卸 = 0.06 + 0.01- 0.02 = 0.05
2：加工落料模具：
在落料模具设计中，产品尺寸由凹模决定。所以在加工模具时，凹模按产品尺寸加工，配合间隙在凸模上扣除。
f凹 = 钼丝半径 + 单边放电间隙 = 0.06 + 0.01 = 0.07
f凸 = 钼丝半径 + 单边放电间隙 - 配合间隙 = 0.06 + 0.01- 0.015 = 0.055
f固 = 钼丝半径 + 单边放电间隙 + f固 + 配合间隙
= 0.06 + 0.01 + 0.01 + 0.015 = 0.095
f卸 = 钼丝半径 + 单边放电间隙 + 配合间隙 - f卸
= 0.06 + 0.01 + 0.015 - 0.02 = 0.065
加工凸模固定板的间隙应该与凸模的尺寸相同或者小于凸模的尺寸，即过盈上0.01~0.02mm；卸料板的间隙应大于与其配合的凸模或者凸凹模的尺寸，大上3、5~0.10mm都可以；凹模与凸模的配合间隙应与所冲压的材料的品种与厚度有关，0.4~1.2mm的料厚，软料的间隙取7%，硬料的间隙取10%；冲孔时，应保证孔的尺寸，所以应以凸模的尺寸作为基准，间隙放在凹模上；落料时，应保证凹模的尺寸，所以应以凹模的尺寸为准，间隙放在凸模上。比如1mm的料厚上冲10mm的孔，凸模的尺寸应该是10mm，或者大于10mm，即为10.1或者10.2mm，这个要根据图纸的公差来确定。凹模的尺寸应该是10.17mm或者10.27mm。凸凹模的尺寸，凹模的尺寸应以凸模的尺寸为准，凸凹模的凸模的尺寸应以凸模的尺寸为准。
