电火花精密机床

编辑：穿孔机厂家，来源：百度知道，浏览量：79，时间：2022-07-27 21:36

电火花精密机床，电火花加工常用机床，电火花数控机床

关于电火花精密机床内容导航：

• 1、电火花精密机床
• 2、电火花加工机床
• 3、电火花数控机床
•

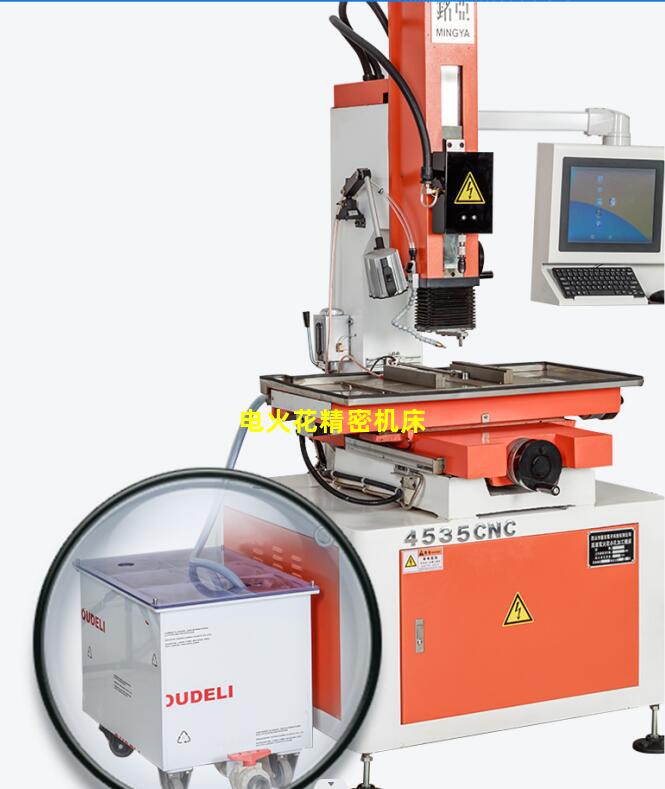

1、电火花精密机床

Mirror EDM Machining

2、电火花加工机床

电火花加工机床大致可分为四大类：第1类为主要用来加工各种模具、型腔、型孔的电火花成型加工机床，这一类机床占全部电火花加工机床的80%左右；第2类为电火花线切割机床，被用来切割零件和加工冲模；第3类为工具电极相对于工件既有直线进给运动又有旋转运动的电火花镗、磨螺纹等加工机床；第4类为可对工件进行表面处理的电火花加工机床，如电火花刻字等。随着电火花加工工艺的改进，电火花加工机床也有了很大的发展，如在广泛地采用矩形波脉冲电源的同时，又发展了各种迭加波形的脉冲电源和各种矩形波派生电源。在间隙自动调节方面，也由只对电极间隙进行测量、控制，向对多参数进行自适应控制的方向发展等。所有这一系列的改进和发展，已使电火花加工进入了一个新阶段。

3、电火花数控机床

数控电火花线切割机床基本组与功能

目前我使用快速走丝电火花线切割机床由床身、坐标工作台、走丝机构、丝架、脉
冲电源、数控装置工作液循环系统等几部组
1．床身
床身支承固定工作台、走丝机构等基体其材料般铸铁要求床身应
定刚度强度般采用箱体式结构床身面安装机床电气系统、脉冲电源、工
作液循环系统等元器件
2．坐标工作台
目前电火花线切割机床采用坐标工作台X、y向线性运论哪种
控制式电火花线切割机床终都通坐标工作台与丝架相运完零件加工
坐标工作台应具高坐标精度运精度且要求运灵敏、轻巧般都采用
十字滑板、滚珠导轨传丝杠螺母间必须消除间隙保证滑板运精度灵
敏度
3．走丝机构
快速走丝线切割加工电极丝需要断往复运运由走丝机构完
见走丝机构单滚筒式电极丝绕储丝筒并由丝筒作周期性反旋转使
电极丝高速往复运
4．丝架
走丝机构除面所叙述内容外包括丝架丝架主要作用电极丝快速移
电极丝起支承作用并使电极丝工作部与工作台平面保持垂直获良工艺
效、丝架间距离宜尽能
5．脉冲电源
电火花线切割加工脉冲电源与电火花形加工作用脉冲电源原理相同受加
工表面粗糙度电极丝允许承载电流限制线切割加工脉冲电源脉e69da5e887aa-底部咨询-a686964616f-底部咨询-162宽较窄(2～60 ys)
单脉冲能量、平均电流(1～5A) -般较所线切割总采用极性加工
6．数控装置
数控装置电火花线切割加工起着重要作用具体体现两面
(1)轨迹控制作用 精确控制电极丝相于工件运轨迹使零件获所需形
状尺寸
(2)加工控制 能根据放电间隙与放电状态控制进给速度使与工件材料蚀
除速度相平衡保持稳定切割加工
7．工作液循环系统
工作液循环与滤装置电火花线切割机床缺少部其主要包括工作液箱、
工作液泵、流量控制阀、进液管、液管滤网罩等工作液作用及加工区域
排除电蚀产物并连续充供给清洁工作液保证脉冲放电程稳定顺利进行
目前绝部快速走丝机床工作液专用乳化液乳化液种类繁根据相关资料
确选用


电火花机床常用功能： 1：电火花加工机床加工工艺单电极法
用单个电极加工工件，一般用于形状简单、精度要求不高的工件。单电极加工也可用平动头摇动实现工件的粗、中、精加工。
2：电火花加工机床加工工艺多电极法
同一个工件加工用多个电极，一般分为粗、中、细三次依次进行加工，用于精密型加工。
3：电火花加工机床加工工艺分解电极法
根据工件的几何形状，把电极分解成若干个，用主型腔电极加工型腔主要部分，再用副型腔电极加工出尖角、窄缝型腔等部位。
4：电火花加工机床加工规准
粗加工，一般采用较大的电流，较大的on time。
中加工，一般采用中等的电流，中等on time。
精加工，一般采用较小的电流、高频及较小的on time。
随着数字控制技术的发展 ，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型 、精密和专用方向发展 ，而且向能加工汽车车身、大型冲压模的超大型方向发展。
