九峰镇数控电火花微孔机床的工作原理

编辑：穿孔机厂家，来源：维基百科，浏览量：144，时间：2022-07-06 13:18

数控电火花微孔机床的工作原理，电火花切割机床的工作原理，电火花成型加工机床的工作原理

关于数控电火花微孔机床的工作原理内容导航：

• 1、数控电火花微孔机床的工作原理
• 2、电火花微孔加工机床
• 3、数控电火花加工原理
•



1、数控电火花微孔机床的工作原理

2、电火花微孔加工机床

1、工具和电极分别接脉冲电源的两极，并均浸泡在工作液中，电极在自动进给调节装置的驱动下，与工件间保持一定的放电间隙。电极表面是凹凸不平的，当脉冲电压加到两极上时，某一相对间隙最小处或绝缘强度最低处的工作液将最先被电离为负电子和正电子而被击穿，形成放电通道，电流随即剧增，在该局部产生电火花放电，瞬时高温使工件和工具表面都蚀除掉一小部分金属。单个脉冲经过上述过程，完成一次脉冲放电，而在工件表面留下一个带有凸边的小凹坑。这样以高频率连续不断的重复放电，工具电极不断向工件进给，工件材料不断被蚀除，最后使工件整个被加工表面形成无数个小放电凹坑。这样，电极的轮廓形状便被复制到工件上，便加工出了所需要的零件。2、电火花加工时，脉冲电源的一极接工具电极，另一极接工件电极，两极均浸入具有一定绝缘度的液体介质（常用煤油或矿物油或去离子水）中。工具电极由自动进给调节装置控制，以保证工具与工件在正常加工时维持一很小的放电间隙（0.01～0.05mm）。当脉冲电压加到两极之间，便将当时条件下极间最近点的液体介质击穿，形成放电通道。由于通道的截面积很小，放电时间极短，致使能量高度集中（10～107W/mm），放电区域产生的瞬时高温足以使材料熔化甚至蒸发，以致形成一个小凹坑。第一次脉冲放电结束之后，经过很短的间隔时间，第二个脉冲又在另一极间最近点击穿放电。如此周而复始高频率地循环下去，工具电极不断地向工件进给，它的形状最终就复制在工件上，形成所需要的加工表面。与此同时，总能量的一小部分也释放到工具电极上，从而造成工具损耗。 从上看出，进行电火花加工必须具备三个条件：必须采用脉冲电源；必须采用自动进给调节装置，以保持工具电极与工件电极间微小的放电间隙；火花放电必须在具有一定绝缘强度（10～107Ω ·m）的液体介质中进行。 电火花加工具有如下特点：可以加工任何高强度、高硬度、高韧性、高脆性以及高纯度的导电材料；加工时无明显机械力，适用于低刚度工件和微细结构的加工：脉冲参数可依据需要调节，可在同一台机床上进行粗加工、半精加工和精加工；电火花加工后的表面呈现的凹坑，有利于贮油和降低噪声；生产效率低于切削加工；放电过程有部分能量消耗在工具电极上，导致电极损耗，影响成形精度。 2应用 电火花加工主要用于模具生产中的型孔、型腔加工，已成为模具制造业的主导加工方法，推动了模具行业的技术进步。电火花加工零件的数量在3000件以下时，比模具冲压零件在经济上更加合理。按工艺过程中工具与工件相对运动的特点和用途不同，电火花加工可大体分为：电火花成形加工、电火花线切割加工、电火花磨削加工、电火花展成加工、非金属电火花加工和电火花表面强化等。 （1）电火花成形加工 该方法是通过工具电极相对于工件作进给运动，将工件电极的形状和尺寸复制在工件上，从而加工出所需要的零件。它包括电火花型腔加工和穿孔加工两种。电火花型腔加工主要用于加工各类热锻模、压铸模、挤压模、塑料模和胶木膜的型腔。电火花穿孔加工主要用于型孔（圆孔、方孔、多边形孔、异形孔）、曲线孔（弯孔、螺旋孔）、小孔和微孔的加工。近年来，为了解决小孔加工中电极截面小、易变形、孔的深径比大、排屑困难等问题，在电火花穿孔加工中发展了高速小孔加工，取得良好的社会经济效益。 （2）电火花线切割加工 该方法是利用移动的细金属丝作工具电极，按预定的轨迹进行脉冲放电切割。按金属丝电极移动的速度大小分为高速走丝和低速走丝线切割。我国普通采用高速走丝线切割，近年来正在发展低速走丝线切割，高速走丝时，金属丝电极是直径为φ0.02～φ0.3mm的高强度钼丝，往复运动速度为8～10m/s。低速走丝时，多采用铜丝，线电极以小于0.2m/s的速度作单方向低速运动。线切割时，电极丝不断移动，其损耗很小，因而加工精度较高。其平均加工精度可达 0.0lmm，大大高于电火花成形加工。表面粗糙度Ra值可达1.6 或更小。 国内外数控电火花线切割机床都采用了不同水平的微机数控系统，实现了电火花线切割数控化。目前电火花线切割广泛用于加工各种冲裁模（冲孔和落料用）、样板以及各种形状复杂型孔、型面和窄缝等。

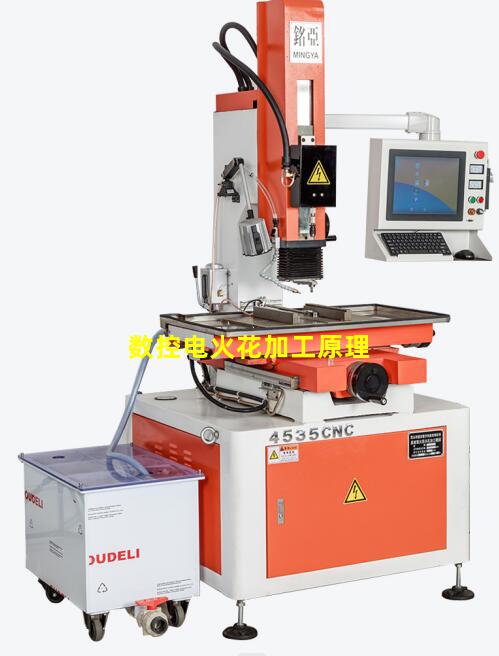

3、数控电火花加工原理

在电火花加工过程中会不断产生气体、金属屑末和碳黑等，如不及时排除，则加工很难稳定地进行。加工稳定性不好，会使脉冲利用率降低，加工速度降低。为便于排屑，一般都采用冲油(或抽油)和电极抬起的办法。在加工中对于工件型腔较浅或易于排屑的型腔，可以不采取任何辅助排屑措施。但对于较难排屑的加工，不冲(抽)油或冲(抽)油压力过小，则因排屑不良产生的二次放电的机会明显增多，从而导致加工速度下降；但若冲油压力过大，加工速度同样会降低。这是因为冲油压力过大，产生干扰，使加工稳定性变差，故加工速度反而会降低。为使放电间隙中的电蚀产物迅速排除，除采用冲(抽)油外，还需经常抬起电极以利于排屑。

提高加工精度

1．放电间隙

电火花加工中，工具电极与工件间存在着放电间隙，因此工件的尺寸、形状与工具并不一致。如果加工过程中放电间隙是常数，根据工件加工表面的尺寸、形状可以预先对工具尺寸、形状进行修正。但放电间隙是随电参数、电极材料、工作液的绝缘性能等因素变化而变化的，从而影响了加工精度。间隙大小对形状精度也有影响，间隙越大，则复制精度越差，特别是对复杂形状的加工表面。如电极为尖角时，而由于放电间隙的等距离，工件则为圆角。因此，为了减少加工尺寸误差，应该采用较弱小的加工规准，缩小放电间隙，另外还必须尽可能使加工过程稳定。放电间隙在精加工时一般为0.0l～0.1 mm，粗加工时可达0.5 mm以上(单边)。

2．加工斜度

电火花加工时，产生斜度。由于工具电极下面部分加工时间长，损耗大，因此电极变小，而入口处由于电蚀产物的存在，易发生因电蚀产物的介入而再次进行的非正常放电(即“二次放电”)，因而产生加工斜度。 3．工具电极的损耗

在电火花加工中，随着加工深度的不断增加，工具电极进入放电区域的时间是从端部向上逐渐减少的。实际上，工件侧壁主要是靠工具电极底部端面的周边加工出来的。因此，电极的损耗也必然从端面底部向上逐渐减少，从而形成了损耗锥度，工具电极的损耗锥度反映到工件上是加工斜度。
