国产电火花小孔加工机床价格，小孔电火花深孔加工，电火花高速小孔加工

关于国产电火花小孔加工机床价格内容导航：

1、国产电火花小孔加工机床价格
2、电火花微孔加工机床
3、小型电火花机床

1、国产电火花小孔加工机床价格

DK 7732快丝3.5W中丝4.2W有需要的联系我

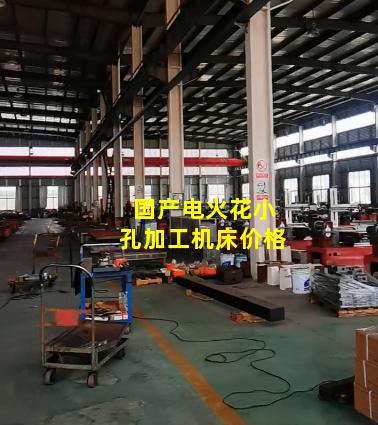

国产电火花小孔加工机床价格

庆元dk7732
联系-底部咨询-8

2、电火花微孔加工机床

微细电火花加工的原理与普通电火花加工并无本质区别。其加工的表面质量主要取决于电蚀凹坑的大小和深度,即单个放电脉冲的能量;而其加工精度则与放电间隙、工艺系统稳定性、电极损耗等因素密切相关。

微细电火花加工也是利用脉冲电源,将高频放电能量输向放电间隙,靠产生的高温热效应等综合效应实现对材料的去除,从而达到对工件加工的目的。但由于被加工的孔径细微,一般在<5～100μm之间,因此要达到加工的尺寸精度和表面质量要求,还有一些特殊的要求。微细电火花加工具有以下一些特点:

(1) 放电面积很小

微细电火花加工的电极一般在<5～100μm 之间,对于一个<5 μm 的电极来说,放电面积不到20μm2 ,在这样小的面积上放电,放电点的分布范围十分有限,极易造成放电位置和时间上的集中,增大了放电过程的不稳定,使微细电火花加工变得困难。

(2) 单个脉冲放电能量很小

为适应放电面积极小的电火花放电状况要求,保证加工的尺寸精度和表面质量,每个脉冲的去除量应控制在0. 10～0. 01μm 的范围内,因此必须将每个放电脉冲的能量控制在10 - 6～10 - 7 J 之间,甚至更小。

(3) 放电间隙很小

由于电火花加工是非接触加工,工具与工件之间有一定的加工间隙。该放电间隙的大小随加工条件的变化而变化,数值从数微米到数百微米不等。放电间隙的控制与变化规律直接影响加工质量、加工稳定性和加工效率。特别是微细电火花加工中,微孔的加工占大部分,放电间隙的大小与稳定程度更是微孔加工得以成功的关键。

(4) 工具电极制备困难

要加工出尺寸很小的微小孔和微细型腔,必须先获得比其更小的微细工具电极。在以往的微细电火花加工中,微细工具电极一般采用专门加工后,二次安装到机床主轴头上的方法,此时明显存在着微细电极的安装误差及变形误差等,难以保证工具电极与工作台面的垂直度以及电极与回转主轴的同轴度等。线电极电火花磨削 (WEDG) 出现以前,微细电极的制造与安装一直是制约微细电火花加工技术发展的瓶颈问题。由于微细电极安装过程中存在的问题,采用离线方式进行电极的检测显然是不可取的。从目前的应用情况来看,采用WEDG技术能很好地解决微细工具电极的制备问题。为了获得极细的工具电极,要求具有高精度的WEDG系统,同时还要求电火花加工系统的主轴回转精度达到极高的水准,一般应控制在1μm 以内。

(5) 排屑困难,不易获得稳定火花放电状态

由于微孔加工时放电面积、放电间隙很小,极易造成短路,因此欲获得稳定的火花放电状态,其进给伺服控制系统必须有足够的灵敏度,在非正常放电时能快速地回退,消除间隙的异常状态,提高脉冲利用率,保护电极不受损坏。
电火花微孔加工机床

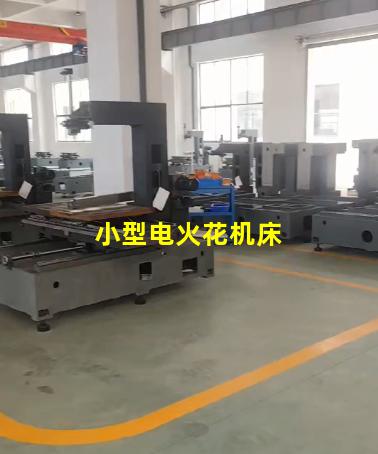

3、小型电火花机床

1、工具电极
电火花加工用的工具是电火花放电时的电极之一，故称为工具电极，有时简称电极。由于电极的材料常常是铜，因此又称为铜公。
2、放电间隙
放电间隙是放电时工具电极和工件间的距离，它的大小一般在0.01～0.5mm之间，粗加工时间隙较大，精加工时则较小。
3、脉冲宽度ti(μs)
脉冲宽度简称脉宽(也常用ON、TON等符号表示)，是加到电极和工件上放电间隙两端的电压脉冲的持续时间。为了防止电弧烧伤，电火花加工只能用断断续续的脉冲电压波。一般来说，粗加工时可用较大的脉宽，精加工时只能用较小的脉宽。
4、脉冲间隔to(μs)
脉冲间隔简称脉间或间隔(也常用OFF、TOFF表示)，它是两个电压脉冲之间的间隔时间。间隔时间过短，放电间隙来不及消电离和恢复绝缘，容易产生电弧放电，烧伤电极和工件；脉间选得过长，将降低加工生产率。加工面积、加工深度较大时，脉间也应稍大。
5、放电时间(电流脉宽)te(μs)
放电时间是工作液介质击穿后放电间隙中流过放电电流的时间，即电流脉宽，它比电压脉宽稍小，二者相差一个击穿延时td。ti和te对电火花加工的生产率、表面粗糙度和电极损耗有很大影响，但实际起作用的是电流脉宽te。
6、击穿延时td(μs)
从间隙两端加上脉冲电压后，一般均要经过一小段延续时间td，工作液介质才能被击穿放电，这一小段时间td称为击穿延时。击穿延时td与平均放电间隙的大小有关，工具欠进给时，平均放电间隙变大，平均击穿延时td就大；反之，工具过进给时，放电间隙变小，td也就小。
7、脉冲周期tP(μs)
一个电压脉冲开始到下一个电压脉冲开始之间的时间称为脉冲周期，显然tP=ti+to
8、脉冲频率fP(Hz)
脉冲频率是指单位时间内电源发出的脉冲个数。显然，它与脉冲周期tP互为倒数。
9、有效脉冲频率fe(HZ)
有效脉冲频率是单位时间内在放电间隙上发生有效放电的次数，又称工作脉冲频率。
10、脉冲利用率λ
脉冲利用率λ是有效脉冲频率fe与脉冲频率fp之比，又称频率比，亦即单位时间内有效火花脉冲个数与该单位时间内的总脉冲个数之比。
11、脉宽系数τ
脉宽系数是脉冲宽度ti与脉冲周期tp之比。
12、占空比ψ
占空比是脉冲宽度ti与脉冲间隔to之比，ψ=ti/to。粗加工时占空比一般较大，精加工时占空比应较小，否则放电间隙来不及消电离恢复绝缘，容易引起电弧放电。
13、开路电压或峰值电压(V)
开路电压是间隙开路和间隙击穿之前td时间内电极间的最高电压。一般晶体管方波脉冲电源的峰值电压=60～80V，高低压复合脉冲电源的高压峰值电压为175～300V。峰值电压高时，放电间隙大，生产率高，但成形复制精度较差。
14、火花维持电压
火花维持电压是每次火花击穿后，在放电间隙上火花放电时的维持电压，一般在25V左右，但它实际是一个高频振荡的电压。
15、加工电压或间隙平均电压U(V)
加工电压或间隙平均电压是指加工时电压表上指示的放电间隙两端的平均电压，它是多个开路电压、火花放电维持电压、短路和脉冲间隔等电压的平均值。
16、加工电流I(A)
加工电流是加工时电流表上指示的流过放电间隙的平均电流。精加工时小，粗加工时大，间隙偏开路时小，间隙合理或偏短路时则大。
17、短路电流Is(A)
短路电流是放电间隙短路时电流表上指示的平均电流。它比正常加工时的平均电流要大20%～40%。
18、峰值电流(A)
峰值电流是间隙火花放电时脉冲电流的最大值(瞬时)，在日本、英国、美国常用Ip表示。虽然峰值电流不易测量，但它是影响加工速度、表面质量等的重要参数。在设计制造脉冲电源时，每一功率放大管的峰值电流时预先计算好的，选择峰值电流实际是选择几个功率管进行加工。
19、短路峰值电流(A)
短路峰值电流是间隙短路时脉冲电流的最大值，它比峰值电流要大20%～40%，与短路电流相差一个脉宽系数的倍数。
随着数字控制技术的发展，电火花加工机床已数控化，并采用微型电子计算机进行控制。机床功能更加完善，自动化程度大为提高，实现了电极和工件的自动定位、加工条件的自动转换、电极的自动交换、工作台的自动进给、平动头的多方向伺服控制等。低损耗电源、微精加工电源、适应控制技术和完善的夹具系统的采用，显著提高了加工速度、加工精度和加工稳定性，扩大了应用范围。电火花加工机床不仅向小型、精密和专用方向发展，而且向能加工汽车车身、大型冲压模的超大型方向发展。
