数控电火花成型机床操作步骤 太平街道电火花加工机床操作步骤

编辑:穿孔机厂家,来源:腾讯视频,浏览量:121,时间:2022-06-26 14:00


数控电火花成型机床操作步骤,电火花成型加工机床的一般操作步骤,数控电火花线切割机床加工操作步骤

关于数控电火花成型机床操作步骤内容导航:

1、数控电火花成型机床操作步骤

操作方法如下:

1、首先要熟悉数控机床的操作面板,只有熟悉每个按钮的详细位置和作用,才能熟练操作。

2、开机之后,要先回机床原点,点击控制面板的回原点按钮,按启动按钮即可。

3、然后在工作台放加工工件,小的工件可以直接用胶水粘,大的工件要用压板压着。注意工件底部磨平,以便能放平。

4、设置坐标系。坐标系是加工坐标位置,对于要求不高的工件,四面分中,用刀具外围碰工件四周,即可完成坐标设置,然后在控制面板输入坐标值。

5、下一步是Z轴对刀,换好加工需要的刀具,可以用刀棒在工作台对刀,如果是工件顶部对刀,这时候要设置好相对高度数值。读好数值之后,在控制面板输入Z轴数值。

6、然后调入加工程序,设置好加工速度,加工进即可进行加工。

扩展资料

fanuc刚性攻丝的参数设定

在 FANUC Oi 数控系统里 , 参数 N0.5200#0 如果被设定为 0, 那么刚性攻丝就需要用 M 代码指定。一般情况 下 , 我们都使用 M29, 而在梯形图中也必须设计与之相对应的顺序程序 , 这对初次尝试者来说还有一定的困难。

正常的情况下 , 没有特殊要求时 , 主轴参数初始化后把参数 No.5200#0 设定为 1, 其它有关参数基本不动 , 也不用增加任何新的控制程序 , 这样就简单多了。在运行调试中要根据机床本身的机械特性设置刚性攻丝必须的一组参数  。

参数设置好后就可以直接使用固定循环 G84/G74 指令编程 , 其数据为 : M3 Sl000;主轴正转(1000r/min);G9O G84 X-300.Y-250.Z-150.R-120. P300 F1000;右螺纹攻丝 , 螺距 lmm;

以上刚性攻丝编程由于将参数 No.5200#0 设置为 1, 固定循环 G84/ 成为刚性攻丝的指令 , 所以它的编程格式就完全与原固定循环 G84/G74 普通攻丝是一样的。根据用户的使用调查 , 刚性攻丝性能大大优于普通攻丝。

螺旋进刀的G功能

螺旋进刀的G05.1的意思是 预读控制,超前读多个程序段。 该功能是预读多个程序段进行处理并进行插补前的直线加/减速。 由于在多个程序段预先加/减速,所以加速平滑,可实现高速加工。三菱好像有个自动减速功能给参数设定一下就可以了。

本回答被网友采纳
数控电火花成型机床操作步骤

数控机床的操作方法:

1、用G92指令建立坐标系的程序。

2、系统轴参数应与编程方式一致,此时应设为直径编程方式(如更改需重新开机)。

3、Z轴对刀。在“点动操作”工作方式下,以较小进给速率试切工件端面,读出此时刀具在机床坐标系下的Z轴坐标值Z2,此时刀具在工件坐标系下的Z轴坐标值Z1为0,(如果工件坐标系在后端面则Z,为工件长度值L)。

4、 X轴对刀。在“点动操作”工作方式一下,以较小进给速率试切工件外圆,先读出此时刀具在机床坐标系下的X轴坐标值X2,再退出刀具,测量工件的直径值。则刀具在机床坐标系下的X轴坐标值为X2时,其在工件坐标系下的X 轴坐标值X1为工件直径值D。(如是半径编程方式即为半径值)

5、计算起刀点(B点),在机床坐标系下的坐标值(X2 ',Z2')A点在工件坐标系下的坐标值为(X1,21) ,在机床坐标系下的坐标值为(XZ、Z2),故该两坐标系的位置关系即确定。

6、刀具偏置值的测量、计算。选择外圆刀作为基准刀。先在工件上切出基准点,读出刀具在基准点A时,其在机床坐标系下的坐标值(既试切时的读数值XZ,Z2),再退刀、换刀,移动第二把刀使刀位点与工件基准点重合,读出此时的机床坐标值X22, Z22。则第二把刀的刀偏值。

螺旋进刀的G功能(G 指令代码):

G00快速定位

G01主轴直线切削

G02主轴顺时针圆壶切削

G03主轴逆时针圆壶切削

G04 暂停

G04 X4 主轴暂停4秒

G10 资料预设

G28原点复归

G28 U0W0 ;U轴和W轴复归

G41 刀尖左侧半径补偿

G42 刀尖右侧半径补偿

G40 取消

G97 以转速 进给

G98 以时间进给

G73 循环

G80取消循环 G10 00 数据设置 模态

G11 00 数据设置取消 模态

G17 16 XY平面选择 模态

G18 16 ZX平面选择 模态

G19 16 YZ平面选择 模态

G20 06 英制 模态

G21 06 米制 模态

G22 09 行程检查开关打开 模态

G23 09 行程检查开关关闭 模态

G25 08 主轴速度波动检查打开 模态

G26 08 主轴速度波动检查关闭 模态

G27 00 参考点返回检查 非模态

G28 00 参考点返回 非模态

G31 00 跳步功能 非模态

G40 07 刀具半径补偿取消 模态

G41 07 刀具半径左补偿 模态

G42 07 刀具半径右补偿 模态

G43 17 刀具半径正补偿 模态

G44 17 刀具半径负补偿 模态

G49 17 刀具长度补偿取消 模态

G52 00 局部坐标系设置 非模态

G53 00 机床坐标系设置 非模态

G54 14 第一工件坐标系设置 模态

G55 14 第二工件坐标系设置 模态

G59 14 第六工件坐标系设置 模态

G65 00 宏程序调用 模态

G66 12 宏程序调用模态 模态

G67 12 宏程序调用取消 模态

G73 01 高速深孔钻孔循环 非模态

G74 01 左旋攻螺纹循环 非模态

G76 01 精镗循环 非模态

G80 10 固定循环注销 模态

G81 10 钻孔循环 模态

G82 10 钻孔循环 模态

G83 10 深孔钻孔循环 模态

G84 10 攻螺纹循环 模态

G85 10 粗镗循环 模态

G86 10 镗孔循环 模态

G87 10 背镗循环 模态

G89 10 镗孔循环 模态

G90 01 绝对尺寸 模态

G91 01 增量尺寸 模态

G92 01 工件坐标原点设置 模态

扩展资料:

掌握好数控机床的方法:

1、了解机床的机械结构:要了解机床的机械构造组成;要掌握机床的轴系分布;更要牢牢地掌握机床各个数控轴的正负方向;要掌握机床的各部件的功能和使用,譬如简单的气动系统原理和功能,简单的液压系统工作原理和功能。

2、另外要掌握机床各辅助单元的工作原理和功能,譬如刀库、冷却单元、电压稳压器,电器柜冷却器等等单元的工作原理,功能和使用方法,以及机床各个安全门锁的工作原理、功能和使用方法。

3、牢牢地掌握机床的各操作按钮功能:知道怎么执行程序;怎么暂停程序后检查工件加工状态后,恢复暂停状态后继续执行程序,怎么停止程序;怎么更改程序后再执行程序,诸如此类。

4、了解你所操作机床是什么样的操作系统;简单了解数控系统的控制原理和工作方法;系统使用什么样工作语言,机床加工使用的软件及其使用的语言。

参考资料来源:百度百科-数控机床 (自动化机床)

本回答被网友采纳
数控机床操作1.开机: 打开总电源开关→开通机床电源→等待系统起动。2.返回参考点:将“方式选择”旋钮转到回零方式+Z、+X、+Y。3.机床起动: 单动→MDI→程序→输入M03 S600→EOB→INSERT(插入)→程序起动→手轮→复位。4.工件毛坏安装:5.对刀:OFS/SEF POS→显示坐标→相对坐标→手轮 X向:碰刀→输入X→起源(清零)→另一端碰刀→计数/2→刀移至计算值位置→起源(清零)Y向:碰刀→输入Y→起源(清零)→另一端碰刀→计数/2→刀移至计算值位置→起源(清零)Z向:碰刀→输入Z→起源(清零)OFS/SEF→坐标系→光标移至机床坐标(G54)→X0.→测量→Y0.→测量→Z0.→测量→确定(换刀)OFS/SEF→坐标系→G54→EXT→X0→Y0→Z100(输入补值)6.准备加工:机床:连线→进给率0→快速倍率0→PROG→程序启动→显示标头电脑传输:CimcoEdit.ex→File→open→查找零件加工程序→打开→Transmission→send.手动换刀:  单动→PROG→MDI→给换刀指令M06 T00(刀号)OFS/SEF→OFFSET→选第几号刀数→POS→MACHINE(Z轴数值抄写到所选的第几号刀是面)  程序传送设置1.SYSTEM→+→ALLIO→BAUDRATE19200→RESET传:连线→进给率0→快速倍率0→PROG→程序启动→显示标头2.SYSTEM→+→ALLIO→程序→BAUDRATE→给程序号O0009→READ3.Transmission→DNC→setup→port→baudrate:19200→→FLOWCONTROL(Hardwareandsoftware)确定。CF卡: OFS/SEF→SETING→参数写入:1→SYSTEM+→参数→0020(给1,线传;给4,CF卡传)→4→INPUT

螺旋进刀的G功能(G 指令代码):
G00快速定位
G01主轴直线切削
G02主轴顺时针圆壶切削
G03主轴逆时针圆壶切削
G04 暂停
G04 X4 主轴暂停4秒
G10 资料预设
G28原点复归
G28 U0W0 ;U轴和W轴复归
G41 刀尖左侧半径补偿
G42 刀尖右侧半径补偿
G40 取消
G97 以转速 进给
G98 以时间进给
G73 循环
G80取消循环 G10 00 数据设置 模态
G11 00 数据设置取消 模态
G17 16 XY平面选择 模态
G18 16 ZX平面选择 模态
G19 16 YZ平面选择 模态
G20 06 英制 模态
G21 06 米制 模态
G22 09 行程检查开关打开 模态
G23 09 行程检查开关关闭 模态
G25 08 主轴速度波动检查打开 模态
G26 08 主轴速度波动检查关闭 模态
G27 00 参考点返回检查 非模态
G28 00 参考点返回 非模态
G31 00 跳步功能 非模态
G40 07 刀具半径补偿取消 模态
G41 07 刀具半径左补偿 模态
G42 07 刀具半径右补偿 模态
G43 17 刀具半径正补偿 模态
G44 17 刀具半径负补偿 模态
G49 17 刀具长度补偿取消 模态
G52 00 局部坐标系设置 非模态
G53 00 机床坐标系设置 非模态
G54 14 第一工件坐标系设置 模态
G55 14 第二工件坐标系设置 模态
G59 14 第六工件坐标系设置 模态
G65 00 宏程序调用 模态
G66 12 宏程序调用模态 模态
G67 12 宏程序调用取消 模态

G73 01 高速深孔钻孔循环 非模态
G74 01 左旋攻螺纹循环 非模态
G76 01 精镗循环 非模态
G80 10 固定循环注销 模态
G81 10 钻孔循环 模态
G82 10 钻孔循环 模态
G83 10 深孔钻孔循环 模态
G84 10 攻螺纹循环 模态
G85 10 粗镗循环 模态
G86 10 镗孔循环 模态
G87 10 背镗循环 模态
G89 10 镗孔循环 模态
G90 01 绝对尺寸 模态
G91 01 增量尺寸 模态
G92 01 工件坐标原点设置 模态
圆的程序怎么打

2、数控电火花成形机床


有10℃的话是可以正常工作的,但是最好是能稳定在20℃,关键是要稳定,不要有太大的起伏。热胀冷缩会影响加工精度,温差过大还会导致电箱内结露,损坏电气设备。

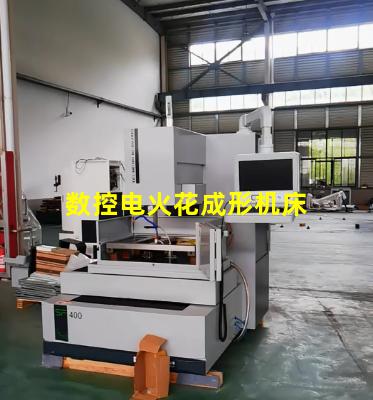

数控电火花成形机床

3、数控电火花成型机工作原理

就是通过高频放电对零件进行电腐蚀 本回答被提问者采纳
数控电火花成型机工作原理

利用两极间火花放电产生的电蚀现象对工件进行加工
