如何正确选择电火花线切割机床

看外形或者型号可以分别。
如DK7740,就是最小的行程是割40厘米也就是400毫米。
DK7763那就是最小行程是630毫米。

电火花线切割简称线切割。它是在电火花穿孔、成形加工的基础上发展起来的。它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。如今，线切割机床已占电火花机床的大半。


看型号例如DK7740,就是最小的行程是割40厘米也就是400毫米。DK7763那就是最小行程是630毫米。
看机身工作行程和最大加工厚度。一般放眼看去，哪个小哪个大分的清吧?呵呵，祝你工作顺利
数控线切割机床的操作部位较多。按其操作部位不同可分为主机操作、计算机程控操作、脉冲电源参数的选择等。以FW—1型数控线切割机床为例分别介绍。
一、 主机操作
主机的操作包括绕装电极丝、装夹工件和各种开关的操作。
1、绕装电极丝
绕装电极丝是指将一定长度的电极丝通过线架上各导轮后整齐排列在运丝筒上，以保证电极丝能在线架上作往复运动。上丝前应根据工件高度调整好线架高度，电极丝的松紧应当合适，且要保证电极丝与工作台垂直。
2、装夹工件
数控高速走丝线切割的装夹特点：
（1） 由于快走丝切割的加工作用力小，不象金属切削机床要承受很大的切削力，因而其装夹夹紧力要求不大，有的地方还可用磁力夹具定位。
（2） 快走丝切割的工作液是靠高速运行的丝带入切缝的，不象慢走丝那样要进行高压冲水，因此对切缝周围的材料余量没有要求，便于装夹。
（3） 线切割是一种贯通加工方法，因而工件装夹后被切割区域要悬空于工作台的有效切割区域，因此一般采用悬臂支撑或桥式支撑方式装夹。
工件装夹的一般要求
（1） 工件的定位面要有良好的精度，一般以磨削加工过的面定位为好。
（2） 切入点要导电。
（3） 热处理件要充分回火去应力，平磨件要充分退磁。
（4） 工件装夹的位置应利于工件找正，并应与机床的行程相适，夹紧螺钉高
度要合适，避免干涉到加工过程。
（5） 对工件的夹紧力要均匀，不得使工件变形和翘起。
（6） 加工精度要求较高时，工件装夹后，必须用百分表找正。
（7） 工件装夹完毕，要清除干净工作台面上的一切杂物。
3、开关
主机除设有电源总开关、急停开关、强电开关外，还设有手控盒，其上有操作停止开关OFF、工作液泵开关PUMP、运丝筒开关WR、暂停开关HALT等，根据需要操作即可。
二、加工条件的选择
加工条件的选用包括脉冲电源参数的选择、工作液的选择、电极丝的选择。
1、脉冲电源参数的选择
（1） 波形(GP)的选择
数控线切割有两种波形可供选择：“0”
为矩形波脉冲；“1”为分组脉冲。
A：矩形波：波形如图1-3，矩形波加工
效率高，加工范围广，加工稳定性好，是快走
丝线切割常用的加工波形。
B：分组脉冲：波形如图1-4，分组波适于
薄工件的加工，精加工较稳定。
（2） 脉宽(ON)的选择

图1 - 3
本机脉宽的值为（ON+1）μS，最大为
32μS。在特定的工艺条件下，脉宽增加，切
割速度提高，表面粗糙度增大，这个趋势在脉
宽增加的初期，加工速度增加较快，但随着脉
宽的进一步增大，加工速度的增大相对平缓，
粗糙度变化趋势也一样。这是因为单脉冲脉宽
过大，也就是单脉冲放电时间过长，会使局部
温度升高，形成对侧边的加工量增大，热量散
发快，因此减缓了加工速度。通常情况下，脉

图1 - 4
宽的取值要考虑工艺指标及工件的材质、厚度。
如果对表面粗糙度要求较高，工件材质易加工，厚度适中，脉宽取值较小，一般在3—10μS。中、粗加工，工件材质切割性能差，较厚时，脉宽取值一般为10—25μS。
（3） 脉间（OFF）的选择
本机脉间的值为（OFF+1）×5Μs，最大值160μS。在特定的工艺条件下，脉间减小，切割速度增大，表面粗糙度增大不多。这表明脉间对加工速度影响较大，而对表面粗糙度影响较小。但脉间不能太小，否则消电离不充分，电蚀产物来不及排除将使加工变得不稳定，易烧伤工件并断丝。脉间太大也会导致不能连续进给，使加工变的不稳定。通常难加工、厚度大、排屑不利的工件，脉间应选长一些，为脉宽的5—8倍较合适。对于加工性能好、厚度不大的工件，脉间可选脉宽的3—5倍。脉间取值主要考虑加工稳定、防短路及排屑，在满足要求的前提下，通常减小脉间以取得较高的加工速度。
（4） 功率管数（IP）的选择
选择投入放电加工回路的功率管数，以0.5为基本选择单位，取值范围为0.5—9.5。管数的增、减决定脉冲峰值电流的大小，每只管子投入的峰值电流为
5A，电流越大切割速度越高，表面粗糙度增大，放电间隙变大。一般情况下，中厚度精加工为3—4只管子，中厚度中加工、大厚度精加工为5—6只管子，大厚度中粗加工为6—9只管子。
（5） 间隙电压（SV）的选择
用来控制伺服的参数，最大值为7。加工状态的好坏，与间隙电压取值密切
相关。间隙电压取值过小，会造成放电间隙小，排屑不畅，易短路。反之，加工速度下降，对薄工件一般取01—02，对大厚度工件一般取03—04。
（6） 电压V
电压V，即加工电压值。有两种选择，“0”常压，一般加工时选用。“1”低压，一般找正时选用。
2、工作液的选择
快走丝线切割选用的工作液是乳化液，乳化液具有一定的绝缘性能、良好的洗涤性能、良好的冷却性能和良好的防锈能力。
3、电极丝的选择
快走丝线切割的电极丝要反复使用，因此要有一定的韧性、抗拉强度和抗腐蚀能力。可用做快走丝电极丝的材料有：钨（W）丝、钼（Mo）丝、钨钼（W50Mo）
丝等，常用的丝径有φ0.12、φ0.14、φ0.18、φ0.2几种，根据需要选用。
三、计算机编程、控制部分的操作
计算机编程、控制部分的操作方法取决于机床控制系统所使用的软件，机床生产厂家不同，所开发的软件各具特点，具体操作方法将有所不同。这里以阿奇FW-1数控线切割的控制系统为例。系统在启动成功后，即出现如图1-5所示的手动模式主画面，系统所有的操作按钮、状态、图形显示全部在屏幕上实现。
手动模式主画面与自动模式主画面可分为8大区域。
[1]坐标显示区：分别用数字显示X、Y、Z、U、V轴的坐标。（注：Z轴为非数控，因此其坐标显示一直为0）
[2]参数显示区：显示当前NC程序执行时一些参数的状态。
[3]加工条件区：显示当前加工条件。
[4]输入格式说明区：在手动方式下说明主要手动程序的输入格式；在自动方式执行时，显示加工轨迹。
[5]点动速度显示区：显示当前点动速度。
[6]功能键区：显示各F功能键所对应的模式。
[7]模式显示区：显示当前模式。
[8]执行区：在手动模式执行输入的程序。在自动模式为执行已在缓冲区的NC程序。
各种操作命令均可用鼠标轨迹球或相应的按键完成。

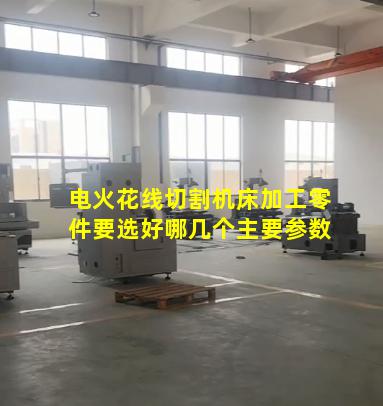

电火花线切割机床加工零件要选好哪几个主要参数

电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。

根据电极丝的运行速度不同，电火花线切割机床通常分为两类：

一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；

另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。

根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：

第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从而切割出与*模形状和精度相同的工件来；

第二种是光电跟踪控制，其在进行线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；

第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。

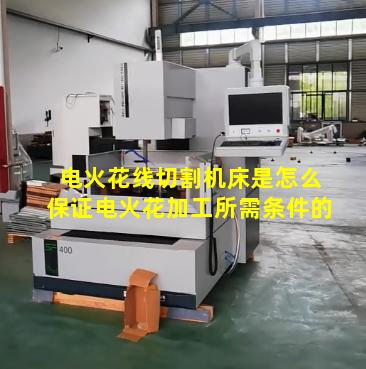

电火花线切割机床是怎么保证电火花加工所需条件的

线切割是如何工作的

线切割机床的工作原理：
　　（1）数控线切割机床在加工时，切割刀具（铜丝或钼丝）和工件之间加有20khz、150v的直流脉冲电压。电极丝与工件之间的脉冲放电。当刀具和工件之间的距离足够近时（约0.01mm），电压击穿冷却切削液介质，在切割刀具和工件靠近的全长上均匀放电，高能量密度电火花放电瞬间温度可以达到7000℃或更高，高温使被切削金属瞬间汽化，生成金属氧化物，熔融于切削液中，被移动中的切割刀具带出加工区域。
　　（2）电极丝沿其轴向（垂直或z方向）作走丝运动。
　　（3）工件相对于电极丝在x、y平面内作数控运动
　　基本物理原理是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。在这个阶段，两板间形成电流。导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。然后通过nc控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。
