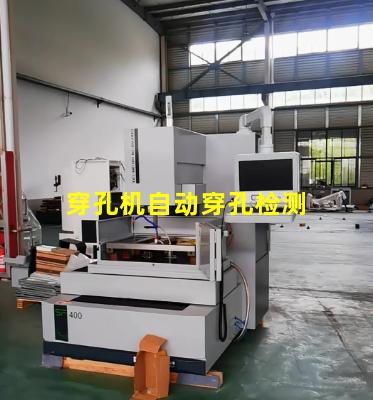

设备简介：数控电火花穿孔机为机电一体化结构。机床的电气系统安装在主机底座内部，外观整齐，节省占地面积。

系统组成：

1）保护装置

电火花穿孔机的电气部分完全依照EN ISO 28881: 2013和 EN 60204-1/2006规定设计制造。

2）触电

由于该设备配有安全电柜，所以在加工过程中，完全不会接触到任何电柜内带电部件。 只有通过人为手动才能打开电柜，在电柜被打开后，安全开关会动作导致中断加工，此时机床处于停止状态，工作区域内有接地保护。

3）系统组成详见下面：

主机/工作液槽/坐标轴/水箱/加工电源/控制系统/高压泵/电源系统

参数指标

主机

整机尺寸（包装箱尺寸）

1345x940x2040mm(仅供参考）

机床重量

875kg(仅供参考）

占地面积

2900×3440mm(仅供参考）

工作台尺寸

400×300mm

工作台至地面的高度

1000mm(仅供参考）

坐标轴行程X x Y x Z

300x200x300mm

W轴行程

100mm(仅供参考）

电极管直径

Æ 0.3/0.5/0.8/1.0/1.2/1.5/1.8/2.0/2.5/3.0mm

工作液槽和工件

工作液槽尺寸

750x490mm(仅供参考）

最大工件重量

300Kg(仅供参考）

最大工件尺寸

700x450x200mm(仅供参考）

导向器到工作台面最小/最大距离

125/225mm(仅供参考）

坐标轴

移动速度

4档可调，最高速度800mm/min

数控轴

X、Y、Z三轴

手动轴

辅助轴

X、Y轴滚珠丝杠

Φ25mm/螺距4mm/精度C5级（密封件不可拆卸）

X、Y轴导轨

贴塑滑动导轨

Z轴滚珠丝杠

Φ20mm/螺距4mm/精度C5级（密封件不可拆卸）

Z轴导轨

直线滚动导轨1根（密封件不可拆卸）

X、Y、Z轴最小分辨率

0.001mm（操作界面可输入最小值为0.001mm可说明此项）

X、Y轴定位精度

0.05/0.03mm（提供检测报告）

X、Y轴重复定位精度

0.005mm（提供检测报告）

X、Y轴失动量

0.008mm（提供检测报告）

水箱

加工介质

工业或民用自来水（建议用纯净水）

最低液面保护

可以

自动上水控制阀

可以

加工

最大加工深度

200mm

最大加工电流

30A

控制系统

存贮器

硬盘

操作方式

触摸屏

外部接口

USB、LAN

显示器

液晶显示屏12.1英寸

指令方式

相对/绝对

测量单位

公制/英制

最小输入命令

0.001mm

最大输入命令

±999.999mm

高压泵功率

0.55kw

电源系统

标准电源

3x380V 50Hz 4kVA（跟铭牌保持一致）

允许波动

380V±10% 50±1Hz

噪音

最大噪音

<75dB（仅供参考）
