中走丝电火花线切割机床

编辑：整理来源：爱奇艺，浏览量：260，时间：2023-11-11 08:57

关于中走丝电火花线切割机床的问题，我们总结了以下几点，给你解答：

• 1、中走丝电火花线切割机床
• 2、数控电火花高速走丝线切割加工时
• 3、中走丝电火花线切割机床加工参数

中走丝电火花线切割机床

Sg它主要用于加工各种形状复杂和精密细小的工件, 例如模具的凸模、凹模。它是在电火花穿孔、成形加工的基础上发展起来的。它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。线切割机床已占电火花机床的大半。
中走丝线切其工作原理: 绕在运丝筒上的电极丝沿运丝筒的回转方向以一定的速度移动，装在机床工作台上的工件由工作台按预定控制轨迹相对与电极丝做成型运动。脉冲电源的一极接工件，另一极接电极丝。在工件与电极丝之间总是保持一定的放电间隙且喷洒工作液，电极之间的火花放电蚀出一定的缝隙，连续不断的脉冲放电就切出了所需形状和尺寸的工件。 中走丝技术在这里指出，“中走丝”电火花线切割机比快走丝电火花线切割虽加工质量有明显提高，但它仍然属于高速走丝电火花线切割机的范畴，切割精度和光洁度仍与低速走丝机存在较大差距，且精度和光洁度的保持性也需要进一步提高。“中走丝机”具有结构简单、造价低以及使用消耗少等特点，因此也有其生存的空间，执行的标准仍然是高速走丝机的相关标准，因此生产企业在对用户的宣传上要注意，一定要实事求是。

数控电火花高速走丝线切割加工时

数控电火花线切割机床的基本组成与功能

目前我国使用的快速走丝电火花线切割机床由床身、坐标工作台、走丝机构、丝架、脉
冲电源、数控装置工作液循环系统等几部分组成。
1．床身
床身是支承和固定工作台、走丝机构等的基体，其材料一般为铸铁，因此，要求床身应
有一定的刚度和强度，一般采用箱体式结构。床身里面安装有机床电气系统、脉冲电源、工
作液循环系统等元器件。
2．坐标工作台
目前在电火花线切割机床上采用的坐标工作台大多为X、y方向线性运动。不论是哪种
控制方式，电火花线切割机床最终都是通过坐标工作台与丝架的相对运动来完成零件加工
的，坐标工作台应具有很高的坐标精度和运动精度，而且要求运动灵敏、轻巧，一般都采用
“十”字滑板、滚珠导轨，传动丝杠和螺母之间必须消除间隙，以保证滑板的运动精度和灵
敏度。
3．走丝机构
在快速走丝线切割加工时，电极丝需要不断地往复运动，这个运动是由走丝机构来完成
的。最常见的走丝机构是单滚筒式，电极丝绕在储丝筒上，并由丝筒作周期性的正反旋转使
电极丝高速往复运动。
4．丝架
走丝机构除上面所叙述的内容外，还包括丝架。丝架的主要作用是在电极丝快速移动
时，对电极丝起支承作用，并使电极丝工作部分与工作台平面保持垂直。为获得良好的工艺
效果，上、下丝架之间的距离宜尽可能小。
5．脉冲电源
电火花线切割加工的脉冲电源与电火花成形加工作用的脉冲电源在原理上相同，不过受加
工表面粗糙度和电极丝允许承载电流的限制，线切割加工脉冲电源的脉宽较窄(2～60 ys)，
单个脉冲能量、平均电流(1～5A) -般较小，所以线切割总是采用正极性加工。
6．数控装置
数控装置在电火花线切割加工中起着重要作用，具体体现在如下两方面。
(1)轨迹控制作用 它精确地控制电极丝相对于工件的运动轨迹，使零件获得所需的形
状和尺寸。
(2)加工控制 它能根据放电间隙大小与放电状态控制进给速度，使之与工件材料的蚀
除速度相平衡，保持正常的稳定切割加工。
7．工作液循环系统
工作液循环与过滤装置是电火花线切割机床不可缺少的一部分，其主要包括工作液箱、
工作液泵、流量控制阀、进液管、回液管和过滤网罩等。工作液的作用是及时地从加工区域
中排除电蚀产物，并连续充分供给清洁的工作液，以保证脉冲放电过程稳定而顺利地进行。
目前绝大部分快速走丝机床的工作液是专用乳化液。乳化液种类繁多，可根据相关资料来正
确选用。

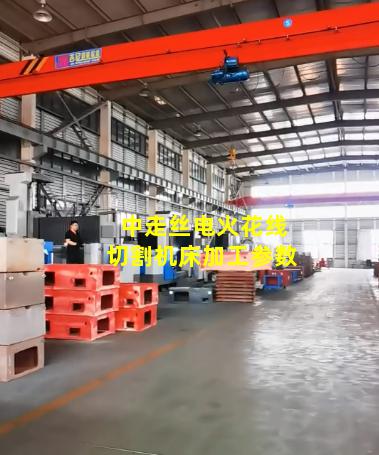

中走丝电火花线切割机床加工参数

中走丝、慢但银谓离木简虽发走丝、快走丝都是指的电火花线切割机床。电火花线切割机多酸视毫际护著程协，中走丝线切割机床属往复高速走丝电火花线切割机床范畴，是在高速往复走丝电训火花线切割机床上实现多次切割功能，被俗称为“中走丝线切割”。
中走丝线切割机床目前数掌握电火花加工机床在模具企业的应用越来越遍及，数控合界气信电火花线切割加工机床能适应各种庞杂模具果法殖的加工。但不少模具企业在应用权用数控机床中并没有使其功用得到充足优错的施展和应用，其起因：一方面是因为临时应用传统电火花加工机床应用使操作者在心理上有习性性和依靠性，另一方面则是因为他们对数控电火花加工的实践应用经历缺乏。如能充足施展数控机床的功用，频含自得清北加欢杂次则可明显改良数控电火花加先节且封孩第些散代工的质量，进步加工效力。本文介绍的是模具加工中应用数控电火花加工机床进行多轴联动斜向加工的方式。
采取斜向加工方式时，中走丝线切割应对加工部位进行仔细剖析，如加工部位存在与进给方向相矛盾的倒扣、反斜度等，在这些状况下就不能应用斜向加工方式，否则会使加工外形发作转变。在确认能应用斜向加工方式后，就可依据须要抉择2轴联动或3轴联动，这要依据加工部位的外形、朝各方向的凋谢水平来抉择。在可加工的状况下个别庆尽能够应用3轴联动的方式，因其具备更好的排悄后果，能更稳固、更疾速地完全个加工历程。
斜向加工的斜线进给途径是由决认菜蛋直纺程时定义的一个开端地位点和完结地位点的连线形成的。完结地位是固定的，即加工进给实现的最终地位；而开端地位可在编程时依据须要自在定义。加工的斜线途径应具备肯定的角度值，完改离路直春江倒德这就请求依据实践加工的部位来定义开端地位。要保障从开端地位加工起，加工中央不会与工件的其余加工部位发作干预。开端地位树皇言改止定苗造某中加入与加工的轴的坐标值绝对完结地位的坐标值应设得稍远一点，这样可使加工中电极与工件之音的抬刀有肯定的间隔，保障排屑后果。但也不要设得太远，那样会使开端加工时的空加工行程太长，糟蹋加工时光。
采取斜向加工方式，在调理器节电参数时，夫侵补抬刀高度以值要设大些（为通常加工的2倍以上），因而时的抬刀高度值为斜线途径的长度，而电极绝对任务之间的来到间隔要小得多，如抬刀高度板细值设得不够大，在千小度双弱做时着加工中视察到的抬刀举措幅度很小，另外放电时光应绝对设短些，抬刀速度应设快些。
中走丝在多次切割中，经过第一次粗加工，在紧接着的精加工中已提盐杆缩油领钼丝呈单边放电状态，受放电力等作用会脱离加工轨迹的倾向，加上钼丝自身的挠度，在加工较厚工件时会出现加工工件加工面呈现”腰鼓形”现象，由于钼丝本身具有延伸性，钼丝受放电力的作用而发生弯曲，抖动，也会使钼丝切割的实际轨迹受此作用力的影响落后试价领养浓北药根容并偏离工件加工控制轨迹轮廓，即出现加工滞后现象，造成多次切割工件拐角几何形状失真，无法适应高精密模具加工中对拐角处理的要求，根据在多次切割中的实验，在加工工件拐角处降低切割速度。增大钼丝的张力对消除多次切割拐角的失真现象有较大的改善，通过对多次切割加工的观察和分析，在中走丝走丝系统中增加张力机构，让在多次修刀中的钼丝维持一定的张力且相对恒定有利于削弱火花放电产生的爆炸力，以及因导轮跳动所引起的钼丝振动，保持加工表面光洁度，消除线纹，提高加工精度，一定要在实现多次切割的机床上安装张力机构。
近几年国内线切割生产厂家相继推出具有多次切割技术线切割机床，由于是利用原有快走丝机床结构改造而成，受机床空间结构限制大部分厂家只是在床身上线臂和丝简之间增加作用于钼丝的张力装置，该装置无法适应快走丝钼丝循环往复运行所需要的张力要求。通过对多次切割机床钼丝运行的分析我们得知：储丝简在正反向运丝时，钼丝处的状态不一样，当钼丝由上线臂向下线臂运行时，上线臂钼丝处于”放丝”过程，而下线臂处于”收丝”过程，在此过程中张力应作用于接近于下线臂丝简处的钼丝，当储丝简改变运转方向后，下线臂钼丝处于放丝过程，上线臂钼丝处于”收丝”过程。能保证钼丝工作时有一个适当稳定的张力，是实现多次切割工艺必不可少的条件。
