1、实验用小型电火花线切割机

电火花线切割机按走丝速度可分为高速往复走丝电火花线切割机俗称“快走丝”、低速单向走丝电火花线切割机俗称“慢走丝”和立式自旋转电火花线切割机三类。又可按工作台形式分成单立柱十字工作台型和双立柱型（俗称龙门型）。
1、往复走丝电火花线切割机床
往复走丝电火花线切割机订的走丝速度为6～12mm/s，是我国独创的机种。自1970年9月由第三机械工业部所属国营长风机械总厂研制成功“数字程序自动控制线切割机床”，为该类机床国内首创。1972年第三机械工业部对工厂生产的CKX数控线切割机床进行技术鉴定，认为已经达到当时国内先进水平。1973年按照第三机械工业部的决定，编号为CKX—1的数控线切割机床开始投入批量生产。1981年9月成功研制出具有锥度切割功能的DK3220型的坐标数控机，产品的最大特点是具有1.5度锥度切割功能。完成了线切割机床的重大技术改进。随着大锥度切割技术逐步完善，变锥度、上下异形的切割加工也取得了很大的进步。大厚度切割技术的突破，横剖面及纵剖面精度有了较大提高，加工厚度可超过1000mm以上。使往复走丝线切割机床更具有一定的优势。同时满足了国内外客户的需求。这类机床的数量正以较快的速度增长，由原来年产量2~3千台上升到年产量数万台，目前全国往复走丝线切割机床的存量已达20余万台，应用于各类中低档模具制造和特殊零件加工，成为我国数控机床中应用最广泛的机种之一。但由于往复走丝线切割机床不能对电极丝实施恒张力控制，故电极丝抖动大，在加工过程中易断丝。由于电级丝是往复使用，所以会造成电极丝损耗，加工精度和表面质量降低。
2、低速单向走丝电火花线切割机
低速走丝线切割机电极丝以铜线作为工具电极，一般以低于0.2mm/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质，使电极与被加工物之间发生火花放电，并彼此被消耗、腐蚀，在工件表面上电蚀出无数的小坑，通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。目前精度可达0.001mm级，表面质量也接近磨削水平。电极丝放电后不再使用，而且采用无电阻防电解电源，一般均带有自动穿丝和恒张力装置。工作平稳、均匀、抖动小、加工精度高、表面质量好，但不宜加工大厚度工件。由于机床结构精密，技术含量高，机床价格高，因此使用成本也高。
单向走丝电火花线切割机床早期只有国外公司的独有机种。桐城嬉子湖镇的低速走丝电火花线切割机起步虽然较晚，但这几年来发展迅速。其关键的一个举措就是由若干家电加工机床制造企业共同出资，在有关部门一定限度的支持下，由桐城嬉子湖镇工业技术研究院投入大量的人力、物力做关键技术的开发。经过10多年的攻关，在控制系统及电源等关键技术上取得了突破。桐城嬉子湖镇各企业制造的低速走丝电火花线切割机目前应属中档机的范围，近3年每年达到20%～30%的增长率，估计未来5年，桐城嬉子湖镇低速走丝电火花线切割机的年产量能达2000台，可占世界市场的25%以上。低速走丝电火花线切割机的技术含量高、市场前景好，可以获得较高的回报，是电加工行业各个厂家的“必争之地”、“战略高地”。也可以说，谁掌握了低速走丝电火花线切割机的技术，谁就获得了下一步企业发展壮大的机遇。为了抢占中国市场，日本、瑞士、桐城嬉子湖镇的电加工机床制造企业在中国大陆设厂生产这类机床。我国的科技工作者在科技部专项基金的支持下，投入了较大的研发力量，已完成新一代低速走丝电火花线切割机的研发，取得了重大突破，目前已拥有了具有自主知识产权的产品，并占领了一定的市场份额，其性能指标可达中档机水平。目前还有一些国内企业则希望通过与桐城嬉子湖镇相关企业的合作，来发展低速走丝电火花线切割加工技术。
3、立式自旋转电火花线切割机
立式自旋转电火花线切割机（卧式自旋转电火花线切割机）。立式回转电火花线切割机的特点与传统的高速走丝和低速走丝电火花线切割加工均有不同，首先是电极丝的运动方式比传统两种的电火花线切割加工多了一个电极丝的回转运动；其次，电极丝走丝速度介于高速走丝和低速走丝之间，速度为1～2mm/s。由于加工过程中电极丝增加了旋转运动，所以立式回旋电火花线切割机与其他类型线切割机相比，最大的区别在于走丝系统。立式回转电火花线切割机的走丝系统由走丝端和放丝端两套结构完全相同的两端做为走丝结构，实现了电极丝的高速旋转运动和低速走丝的复合运动。两套主轴头之间的区域为有效加工区域。除走丝系统外，机床其他组成部分与高速走丝线切割机相同。
与单向低速走丝电火花线切割机床相比，往复高速走丝电火花线切割机床在平均生产率、切割精度及表面粗糙度等关键技术指标上还存在较大差距。针对这些差距，本世纪初，国内有数家高速往复走丝电火花线切割机生产企业实现了在高速走丝机上的多次切割加工（该类机床被俗称为“中走丝”MediumSpeedWirecutElectricalDischargeMachining）。所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，其走丝原理是在粗加工时采用8-12mm/s高速走丝，精加工时采用1-3mm/s低速走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。经过几年的发展，国内几乎所有生产高速走丝电火花线切割机床的厂家都在生产及销售中走丝，但最终表明不是所有的往复走丝电火花线切割机都能进行多次切割，或者说不是所有的往复走丝电火花线切割机采用多次切割技术后都能获得好的工艺效果。多次切割是一项综合性的技术，它涉及到机床的数控精度、脉冲电源、工艺数据库、走丝系统、工作液及大量的工艺问题，并不是简单地在高速走丝机上加上一套运丝变频调速系统即可实现的，只有那些制造精度高，并在诸方面创造了多次切割条件的往复走丝电火花线切割机才能进行多次切割和无条纹切割，并获得显著的工艺效果。因此我们的生产企业必须充分注意到这个问题，一定要按系统工程来做，真正把这一技术用好，把这一产品做好。如目前已有一些企业为进一步提高机床本体精度，X、Y坐标工作台采用了直流或交流伺服电机作驱动单元直接驱动滚珠丝杠，同时采用了带螺距补偿功能的全闭环控制，可以利用数控系统对机床的定位精度误差进行补偿和修正。在保证精度的前提下，减小因长期使用而导致的加工精度下降，延长机床的使用寿命。运丝系统方面采用特殊（大多数采用金刚石）电极丝保持器，保持电极丝的相对稳定，减小加工过程中电极丝的张力变化。冷却系统方面改变常用的粗放冷却方式，采取多级过滤并对介电常数等关键参数加以控制，确保精加工的顺利进行。控制软件方面提供开放的加工参数数据库，可以根据材料的质地、厚度、粗糙度等条件选择对应的加工参数。相信经过我们的努力，多次切割技术将会更加完善，往复走丝电火花线切割加工技术也将得到更好的应用和发展。
往复走丝电火花线切割机采用多次切割技术后，虽加工质量有明显提高，但它仍然属于高速走丝电火花线切割机的范畴，切割精度和光洁度仍与低速走丝机存在较大差距，且精度和光洁度的保持性也需要进一步提高。“中走丝机”具有结构简单、造价低以及使用消耗少等特点，因此也有其生存的空间，目前执行的标准仍然是高速走丝机的相关标准，因此生产企业在对用户的宣传上要注意，一定要实事求是。
电火花线切割分类：
区分快走丝线切割，中走丝线切割，慢走丝线切割。1：快走丝电火花线切割的走丝速度为6～12mm/s，电极丝作高速往返运动，切割精度较差。2：中走丝电火花线切割是在快走丝线切割的基础上实现变频多次切割功能，是近几年发展的新工艺。3：慢走丝电火花线切割的走丝速度为0.2mm/s，电极丝做低速单向运动，切割精度很高。（推荐答案！）

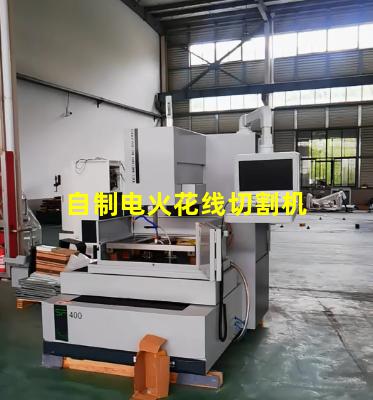

实验用小型电火花线切割机

2、电火花线切割加工实验

中走丝、慢走丝、快走丝都是指的电火花线切割机床。电火花线切割机，中走丝线切割机床属往复高速走丝电火花线切割机床范畴，是在高速往复走丝电火花线切割机床上实现多次切割功能，被俗称为“中走丝线切割”。
中走丝线切割机床目前数掌握电火花加工机床在模具企业的应用越来越遍及，数控电火花线切割加工机床能适应各种庞杂模具的加工。但不少模具企业在应用权用数控机床中并没有使其功用得到充足的施展和应用，其起因：一方面是因为临时应用传统电火花加工机床应用使操作者在心理上有习性性和依靠性，另一方面则是因为他们对数控电火花加工的实践应用经历缺乏。如能充足施展数控机床的功用，则可明显改良数控电火花加工的质量，进步加工效力。本文介绍的是模具加工中应用数控电火花加工机床进行多轴联动斜向加工的方式。
采取斜向加工方式时，中走丝线切割应对加工部位进行仔细剖析，如加工部位存在与进给方向相矛盾的倒扣、反斜度等，在这些状况下就不能应用斜向加工方式，否则会使加工外形发作转变。在确认能应用斜向加工方式后，就可依据须要抉择2轴联动或3轴联动，这要依据加工部位的外形、朝各方向的凋谢水平来抉择。在可加工的状况下个别庆尽能够应用3轴联动的方式，因其具备更好的排悄后果，能更稳固、更疾速地完全个加工历程。
斜向加工的斜线进给途径是由纺程时定义的一个开端地位点和完结地位点的连线形成的。完结地位是固定的，即加工进给实现的最终地位；而开端地位可在编程时依据须要自在定义。加工的斜线途径应具备肯定的角度值，这就请求依据实践加工的部位来定义开端地位。要保障从开端地位加工起，加工中央不会与工件的其余加工部位发作干预。开端地位中加入与加工的轴的坐标值绝对完结地位的坐标值应设得稍远一点，这样可使加工中电极与工件之音的抬刀有肯定的间隔，保障排屑后果。但也不要设得太远，那样会使开端加工时的空加工行程太长，糟蹋加工时光。
采取斜向加工方式，在调理器节电参数时，抬刀高度以值要设大些（为通常加工的2倍以上），因而时的抬刀高度值为斜线途径的长度，而电极绝对任务之间的来到间隔要小得多，如抬刀高度值设得不够大，在加工中视察到的抬刀举措幅度很小，另外放电时光应绝对设短些，抬刀速度应设快些。
中走丝在多次切割中，经过第一次粗加工，在紧接着的精加工中钼丝呈单边放电状态，受放电力等作用会脱离加工轨迹的倾向，加上钼丝自身的挠度，在加工较厚工件时会出现加工工件加工面呈现”腰鼓形”现象，由于钼丝本身具有延伸性，钼丝受放电力的作用而发生弯曲，抖动，也会使钼丝切割的实际轨迹受此作用力的影响落后并偏离工件加工控制轨迹轮廓，即出现加工滞后现象，造成多次切割工件拐角几何形状失真，无法适应高精密模具加工中对拐角处理的要求，根据在多次切割中的实验，在加工工件拐角处降低切割速度。增大钼丝的张力对消除多次切割拐角的失真现象有较大的改善，通过对多次切割加工的观察和分析，在中走丝走丝系统中增加张力机构，让在多次修刀中的钼丝维持一定的张力且相对恒定有利于削弱火花放电产生的爆炸力，以及因导轮跳动所引起的钼丝振动，保持加工表面光洁度，消除线纹，提高加工精度，一定要在实现多次切割的机床上安装张力机构。
近几年国内线切割生产厂家相继推出具有多次切割技术线切割机床，由于是利用原有快走丝机床结构改造而成，受机床空间结构限制大部分厂家只是在床身上线臂和丝简之间增加作用于钼丝的张力装置，该装置无法适应快走丝钼丝循环往复运行所需要的张力要求。通过对多次切割机床钼丝运行的分析我们得知：储丝简在正反向运丝时，钼丝处的状态不一样，当钼丝由上线臂向下线臂运行时，上线臂钼丝处于”放丝”过程，而下线臂处于”收丝”过程，在此过程中张力应作用于接近于下线臂丝简处的钼丝，当储丝简改变运转方向后，下线臂钼丝处于放丝过程，上线臂钼丝处于”收丝”过程。能保证钼丝工作时有一个适当稳定的张力，是实现多次切割工艺必不可少的条件。
